Обзор EDC-фонарика EagleTac D25LC2 Clicky
Обзор EagTac D25LC2 Clicky (XM-L2 U2)
Добрый день! Сейчас мы поговорим о модели D25LC2 Clicky, которая входит в серию компактных бытовых фонариков компании EagleTac. Сможет ли герой обзора занять место каждодневного помощника, какие у него плюсы и минусы? Мы постараемся сегодня в этом разобраться.
Фирма Иглтак была основана сравнительно недавно, в 2009 годы в Вашингтоне. Изначально продукция фирмы была нацелена на «тактические» модели, но затем, в середине 2011 года была представлена линейка небольших фонариков и для хозяйственно-бытовых нужд. Она получила название - D25 Mini, в которую входило 4 модели, различавшихся элементами питания (АА батарейки, CR123A, 2 x CR123 и 18650). Фонари сразу заслужили уважение у пользователей благодаря простому и опрятному дизайну, отличной электронике и качественному свету - даже холодный свет у Иглтака получился «молочно-белым», а не зеленым или синюшным, как это бывает в похожих случаях). Тем не менее, уже через год было представлено дальнейшее развитие линейки, которое получило название D25 Clicky (видимо, по словосочетанию clicky switch). И да, наконец появилась механическая кнопка, благодаря которой фонарем стало пользоваться еще проще и понятнее.
Давайте посмотрим на наиболее крупного и мощного представителя - D25LC2 Clicky:

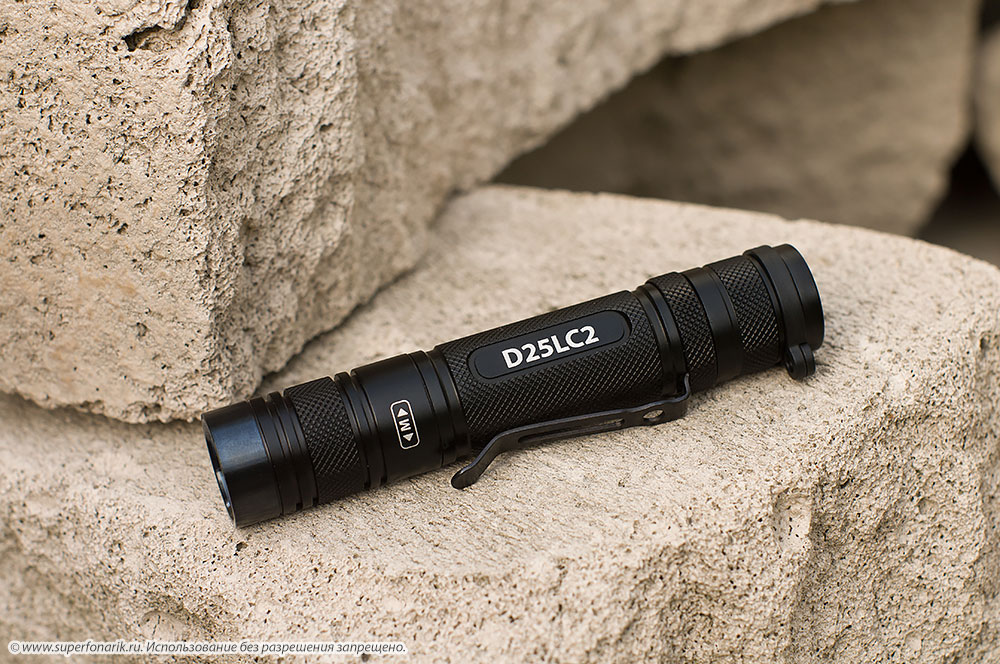

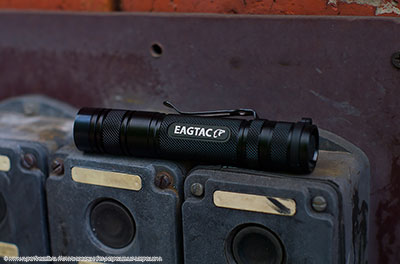

Внешний вид

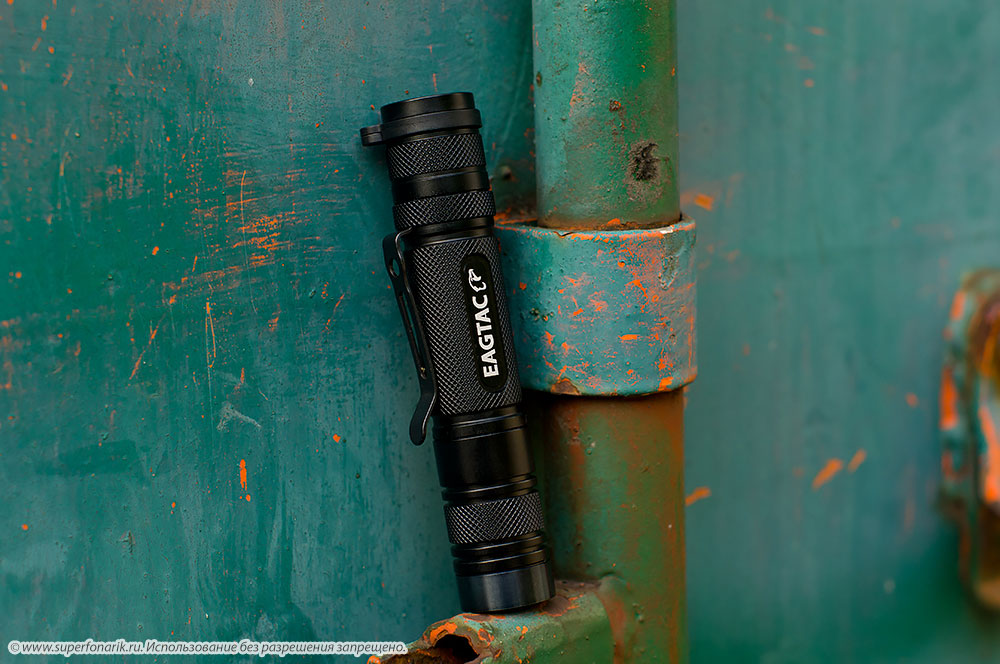

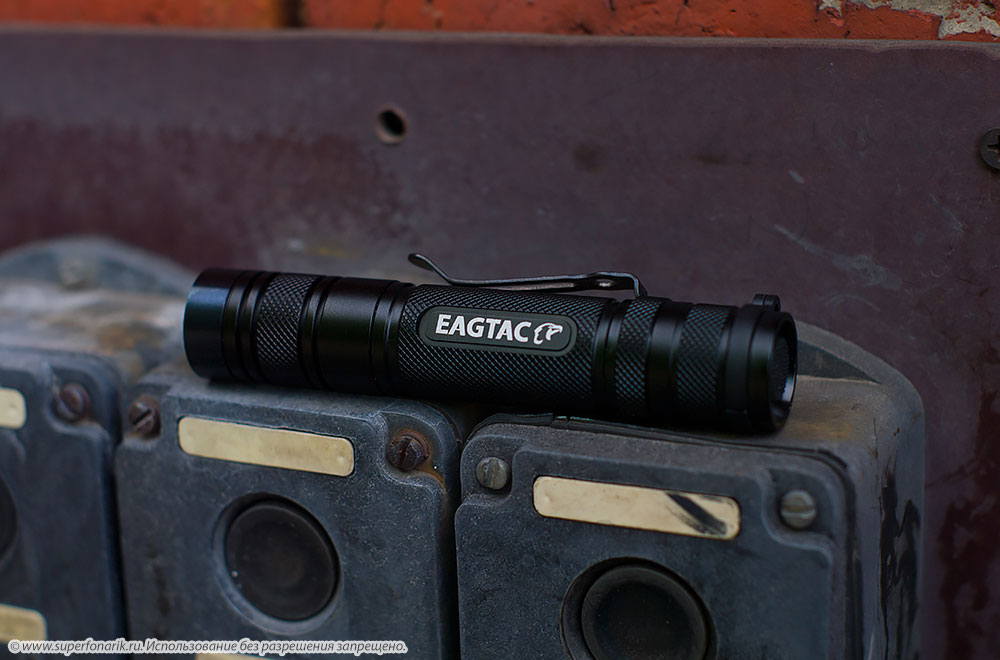

На первый взгляд эта модель напоминает изделия от Fenix, 4Sevens, XENO и многих других. И это не случайно, ведь подобный дизайн пользуется стабильным спросом - не всегда хочется в качестве ЭДЦ модели иметь что-то агрессивное, излишне вычурное, замысловатое. В данном случае все довольно прагматично - простые линии, мелкая накатка, минимальные габариты - все служит для определенной цели. Фонарь одинаково хорошо будет смотреться в небольшой сумке или в оригинальном чехле из плотного нейлона:

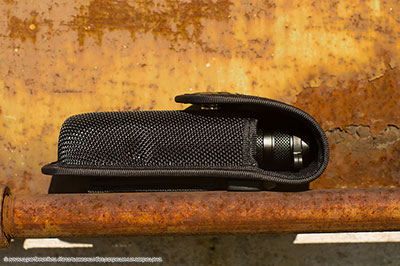

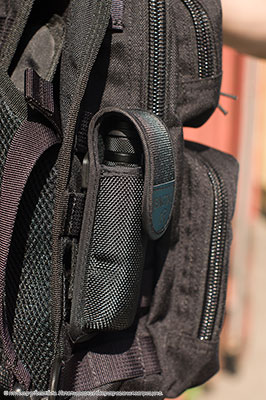

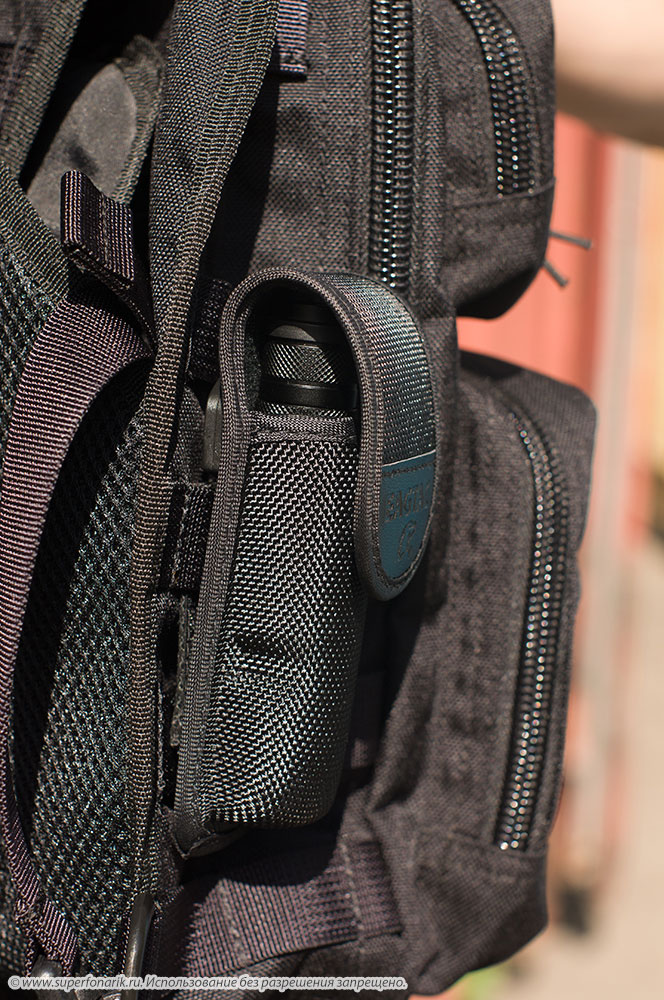

Штатный чехол можно закрепить и на ремень, и к рюкзаку (на систему M.O.L.L.E.):
Крупным планом:
Крышка фиксируется кнопкой - просто и четко. В самом чехле заметен фиксатор, который будет удерживать фонарь от случайного выпадения.

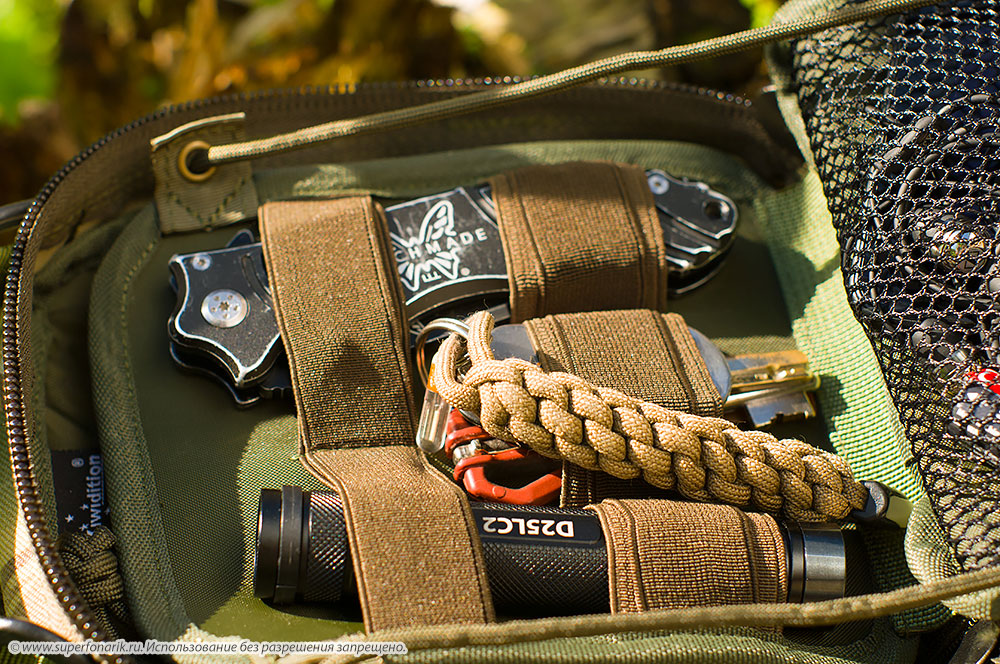

В качестве альтернативы можно рассмотреть чехол Kiwidition Flashlight Pouch S, но он крупнее:

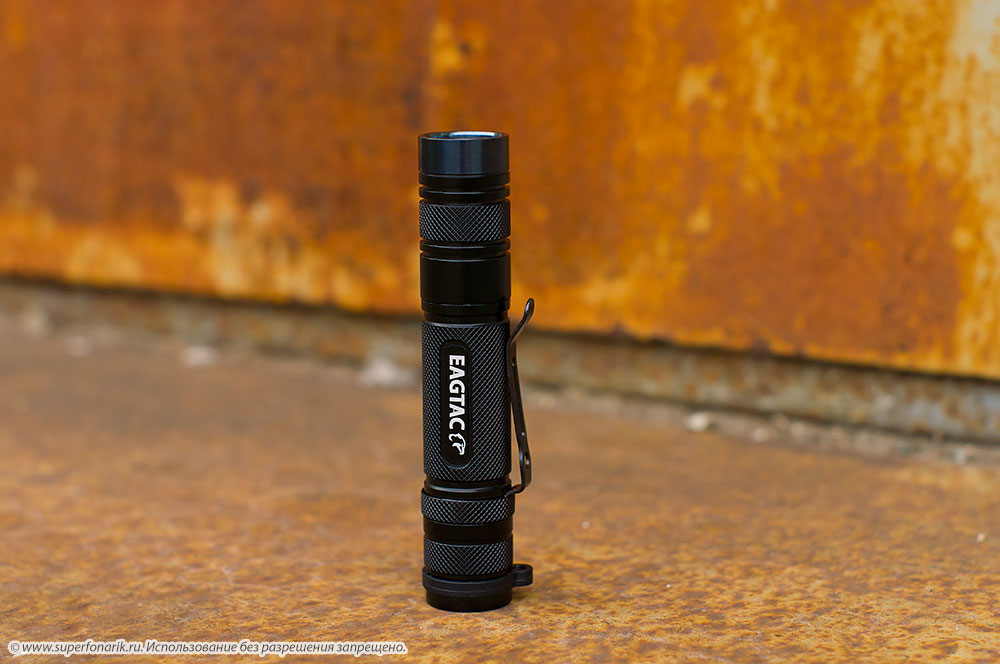

D25lC2 Clicky уверенно стоит на торце:
Это достигается тем, что сама кнопка чуть утоплена в корпус

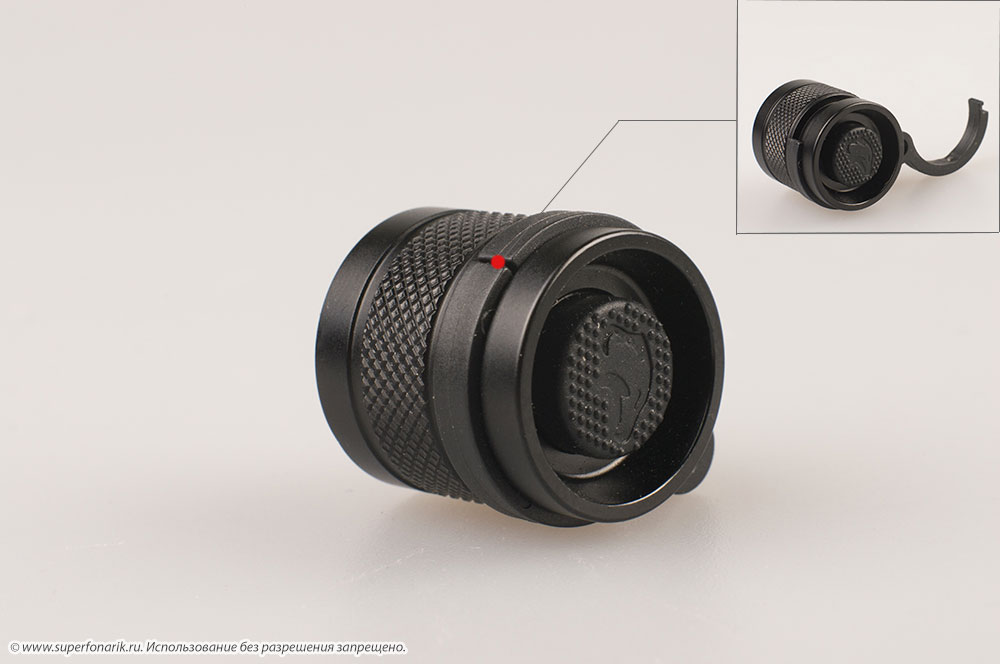

Кольцо для крепления шнурка напоминает таковое у Surefire L2 Lumanax, для его снятия нужен острый предмет - кольцо разделяется на две половинки.

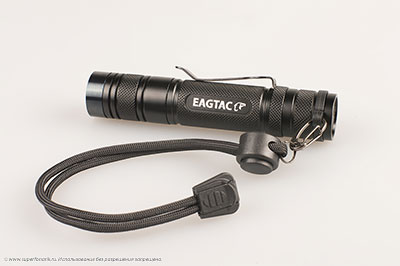

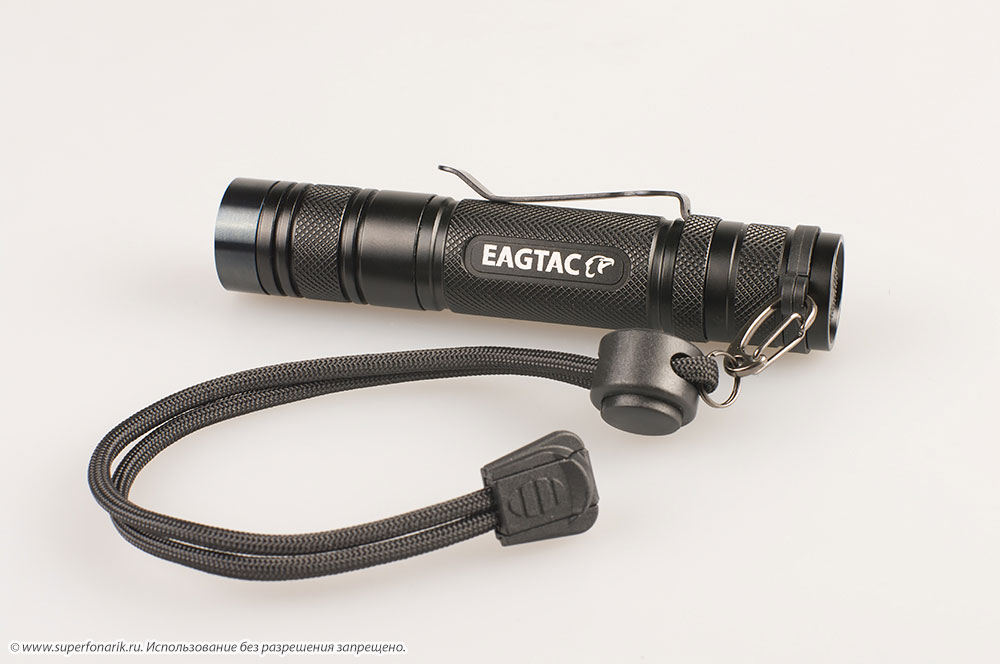

Сам шнурок с фиксатором на запястье, очень полезная вещь. Крепится к фонарю карабином. Пружина в нем довольно мягкая, поэтому мы советуем крепить через кольцо, если нет потребности постоянно его с фонаря снимать.
Клипса средней жесткости, крепится стопорным кольцом,которое откручивается по резьбе:
В штатный чехол фонарь с клипсой влезает свободно.

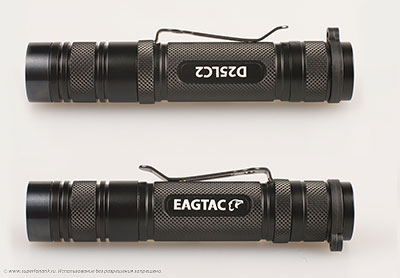

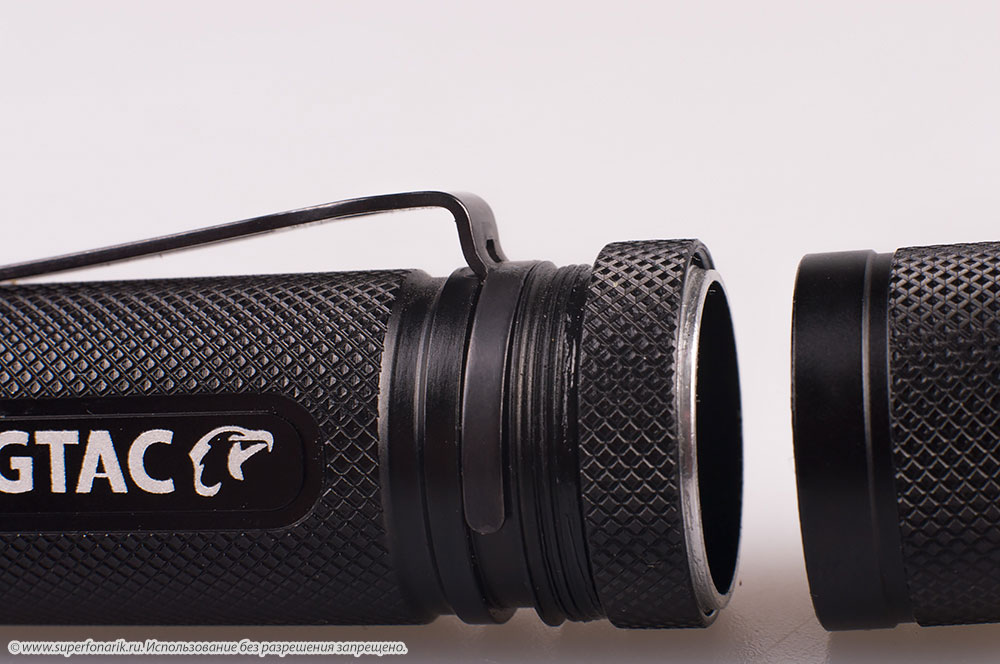

Резьба с обоих концов тушки одинаковая, поэтому клипсу можно развернуть вместе с корпусом, в некоторых ситуациях это бывает нужно:

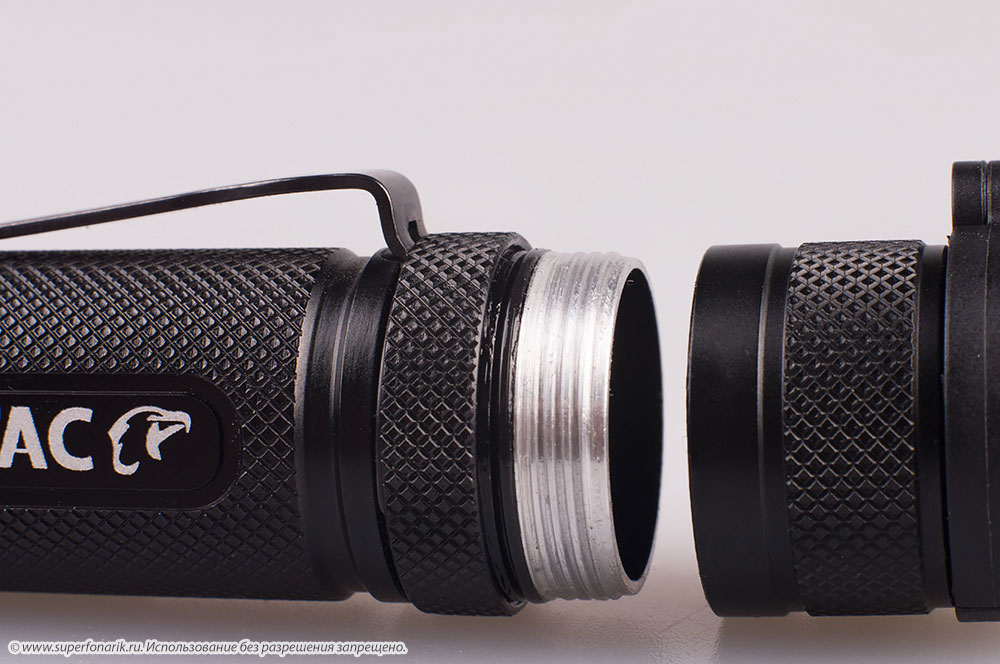

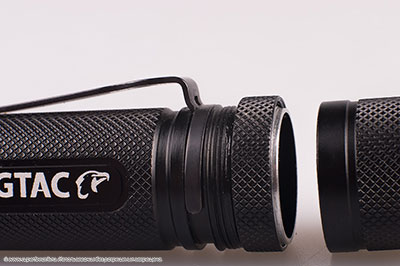

Резьбовые соединения не анодированы, так как участвуют в электрическом контакте.

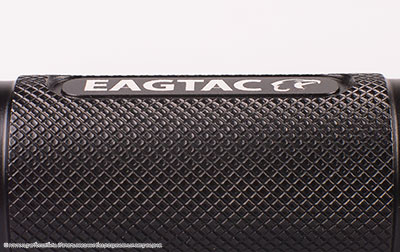

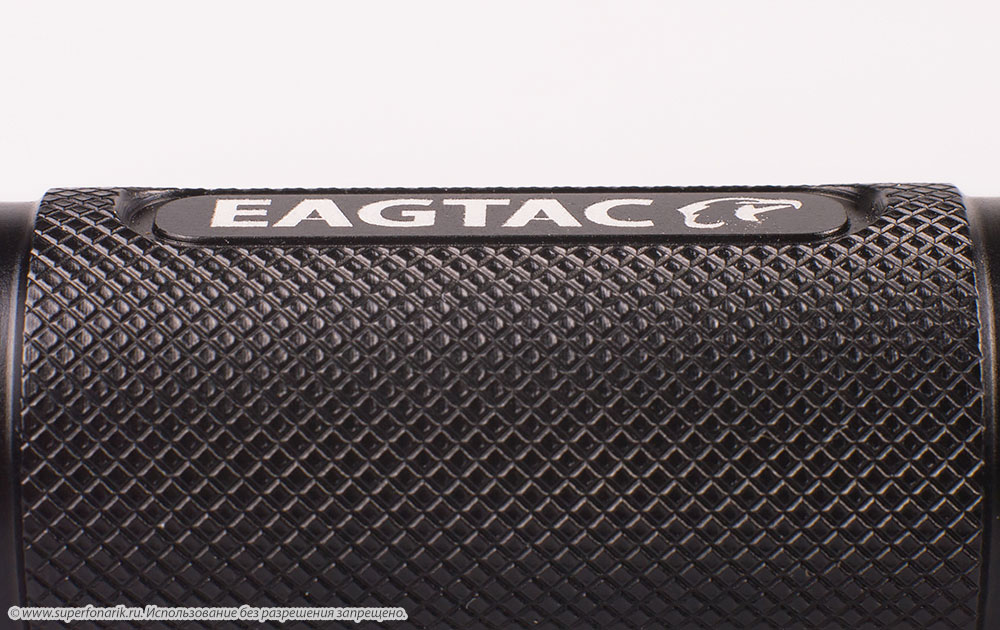

Анодирование - глянцевое черное, 3 степени твердости. Все надписи и обозначения на корпусе выполнены приятным шрифтом и хорошо читаются (яркие и четкие на фоне темного корпуса)
Накатка покрывает большую часть тела фонаря, в том числе и на голове. Она вполне цепкая для того, чтобы переключать режимы одной рукой.
Общая толщина стенок - всего 1,2 мм. В самом тонком месте, под уплотнителями - около 0,7мм. Учитывая общие габариты, получаем один из самых легких корпусов в классе - всего 49 грамм! Например, старенький Fenix LD10 на одной АА батарейке весит больше (54 грамма), а вес аккумулятора 18650 в среднем 45-50 грамм.

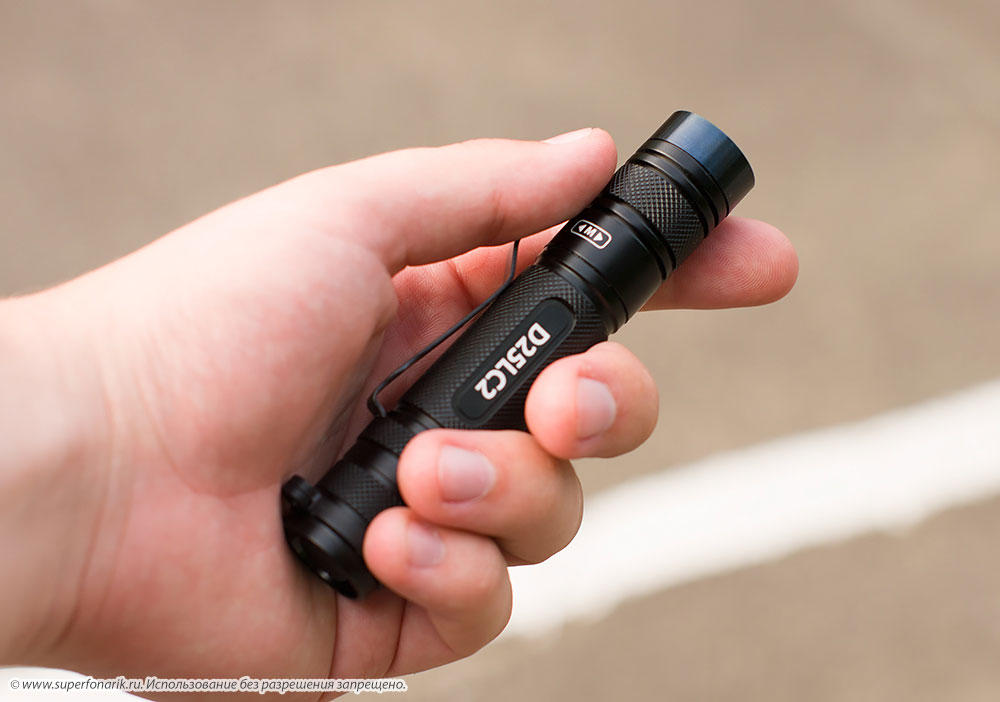

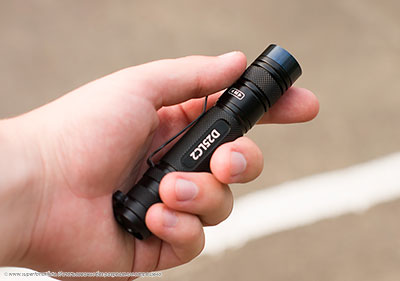

Фонарь в руке: оптимальная длина для EDC на 18650:
Свет фонаря
D25LC2 CLicky выпускается на нескольких видах светодиодов. Есть версия с широким светом (как у героя нашего обзора), есть дальнобойный на Cree XP-L HI, а так же версия с высокой цветопередачей (Nichia 219B)
Для бытовых нужд чаще всего выбирают мощный заливной свет, давайте на него и посмотрим).
Светодиод Cree XM-L2 U2 в холодной версии - это около 630 «чистых» люмен и 6000К цветовой температуры. Светодиод установлен ровно по центру слаботекстурированного отражателя.
Расхождение центрального пятна примерно 11 градусов, а общей боковой засветки - чуть более 60 градусов. С такими параметрами удобно использовапть фонарь как в помещении, так и на улице - дальнобойности в 150 метров хватит для большинства бытовых нужд.
С точки зрения велосвета это очень хороший вариант - компактные габариты и небольшой вес, широкий заливной свет:
Бимшоты EagleTac D25LC2 Clicky
Ниже приведены бимшоты основных режимов. Пареметры сьемки - стандартные, как и у дригих моделей на нашей фонаревке (ББ - 5500К, ISO-400, выдержка - 4 секунды, F=4, фокусное расстояние 24 мм):
Минимальный режим яркости:
Как мы видим, фонарь уверенно освещает помещения около 15 метров длиной. Такой режим подойдет для работы в небольших помещениях, для бытового ремонта, чтения и т.п. Заявленное время работы - 150 часов (около 4 с небольшим суток)

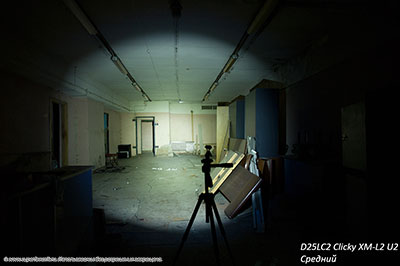

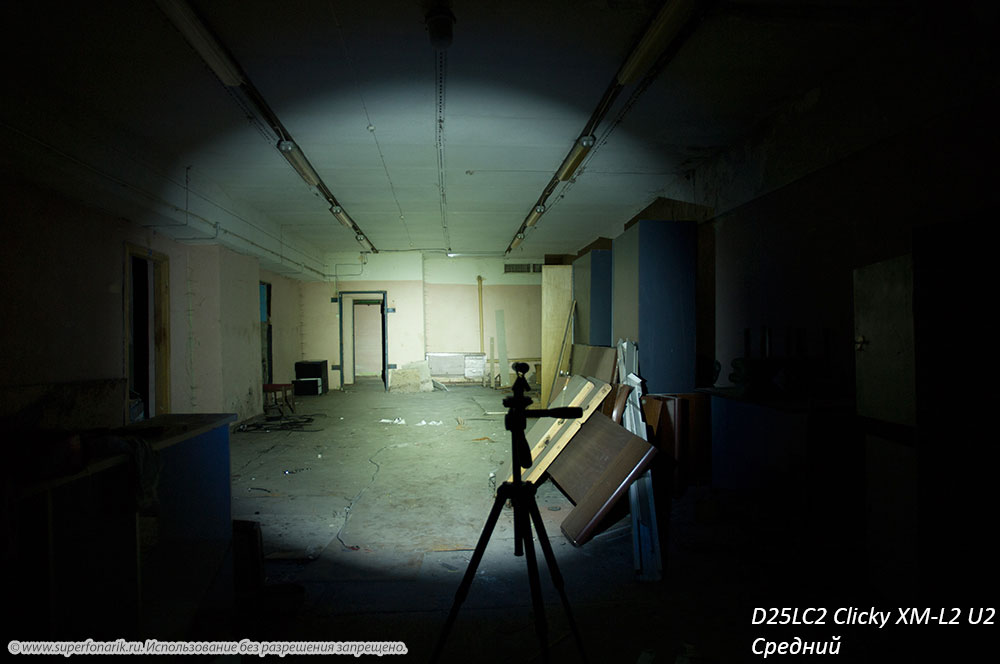

Средний режим яркости:
Средний режим, он же по сути основной - это хорошая яркость и длительное время работы ( около 15 часов).
Его можно использовать для пеших прогулок, неспешной езды на велосипеде, а также в качестве кемпингового света (рекомендуем кемпинговый рассеиватель Fenix AD401).

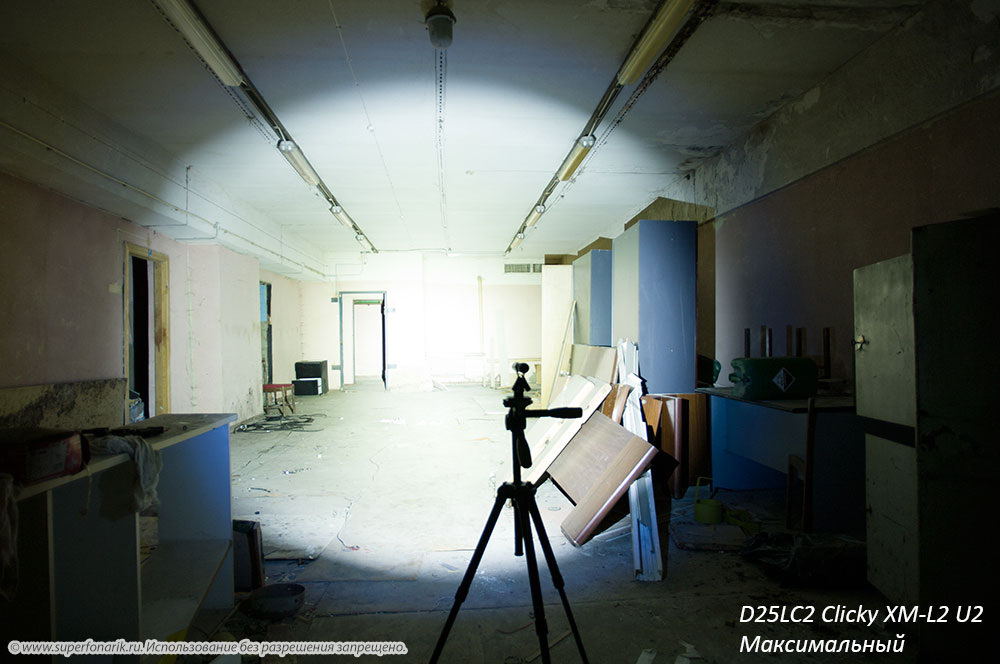

Максимальный режим яркости:
Это режим подойдет, если вам нужно много света, при этом требуется несколько часов работы. Визуально разницы с турбо режимом почти нет, но по времени работы различие почти в 2 раза.

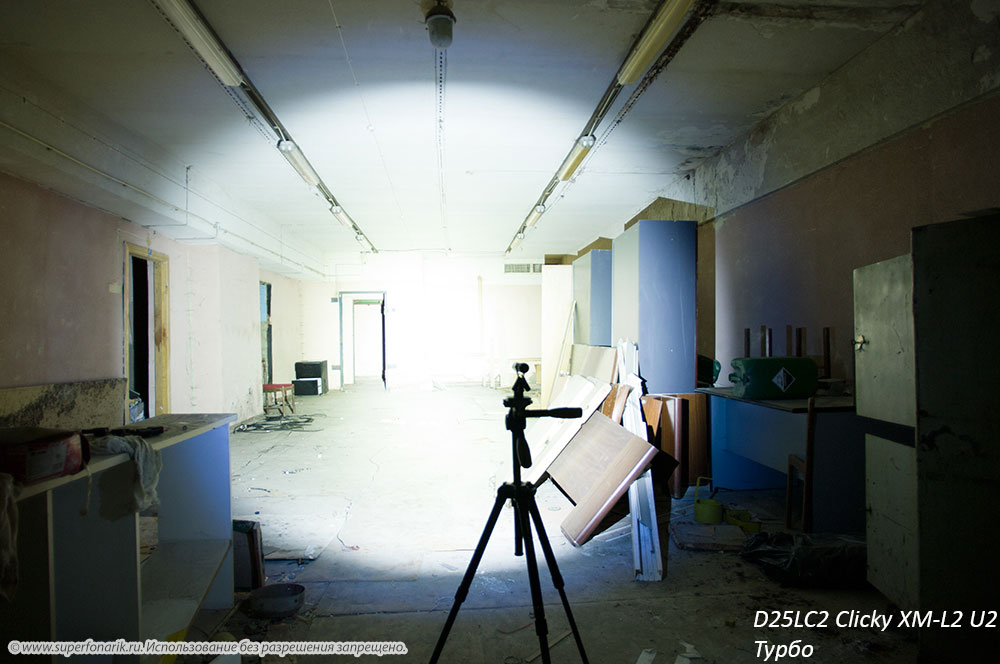

Турбо режим (работает 200 секунд, до понижения яркости на 20%):
Этот режим чаще всего нужен, если фонарь используется в качестве поискового. Либо в условиях плохой видимости. Так или иначе, заявленное время работы - 1 час.
Фонарь при работе может сильно нагреваться, что свидетельствует о хорошем отводе тепла от светодиода на корпус. При фоновой температуре 24 градуса, фонарь нагрелся почти до 53 градусов за 8 минут.
Время работы и стабилизация
Драйвер фонаря рассчитан на напряжение от 2,7 В до 8,4 В. Вы можете использовать аккумуляторы 18650 (лучше защищенные, с выпуклым плюсом), либо пару одноразовых CR123A.

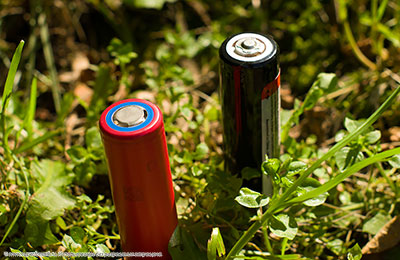

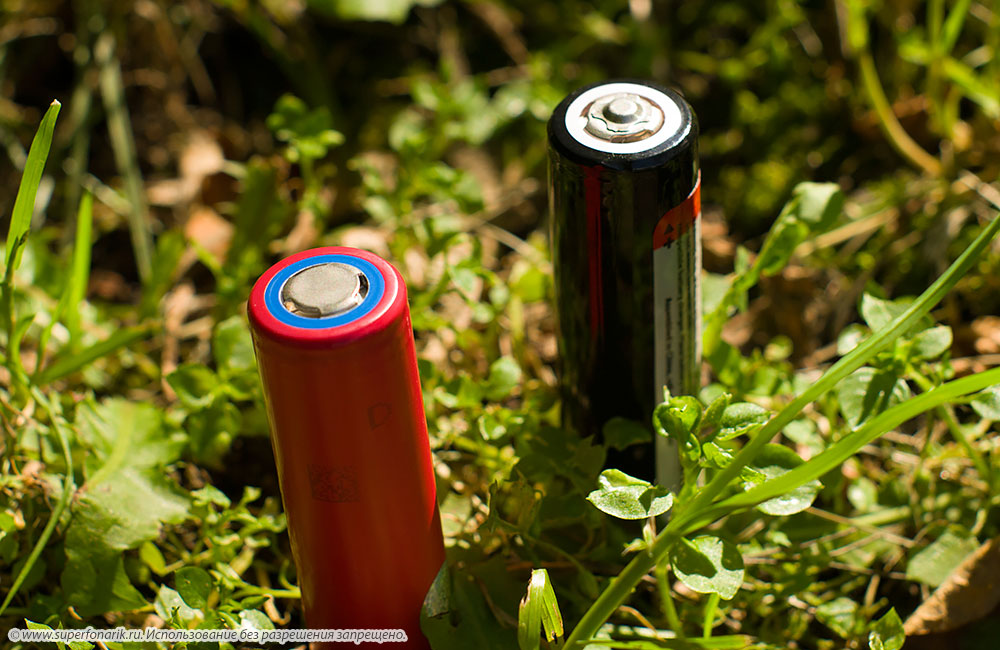

На представленной ниже фотографии: слева - акб с плоским плюсом (работать в D25LC2 он не будет), справа - с выпуклым.
Сравним заявленный световой поток на каждом из режимов с фактическим, измеренным в нашей интегрирующей сфере:

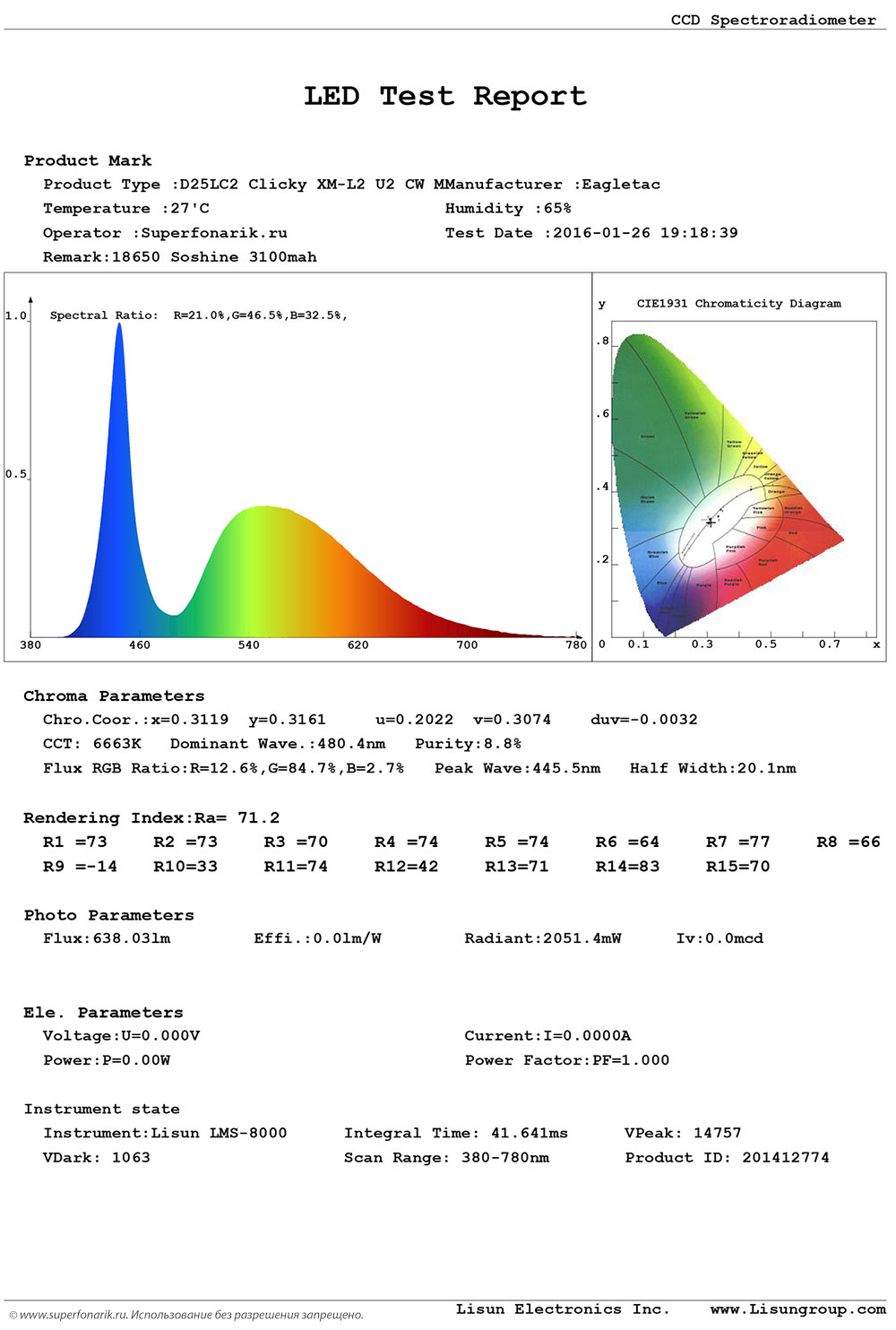

Итого в Турбо режиме получилось 638 люмен, 6663К цветовой температуры и 71CRI индекс цветопередачи.
Более подробные результаты измерений – в этой таблице:
| Режим | 1 настройка групп * | 2 настройка групп * | ||
|---|---|---|---|---|
| Заявлено | Измерено | Заявлено | Измерено | |
| Турбо | 621 ANSI лм | 638 ANSI лм | 621 ANSI лм | 638 ANSI лм |
| Максимальный | 412 ANSI лм | 481 ANSI лм | 412 ANSI лм | 475 ANSI лм |
| Средний | 52 ANSI лм | 140 ANSI лм | 52 ANSI лм | 85 ANSI лм |
| Минимальный | 6 ANSI лм | 37 ANSI лм | 6 ANSI лм | 22 ANSI лм |
|
* В процессе измерений выяснилось, что фонарь имеет возможность изменения яркости младшей группы режимов. |
||||
На сайте производителя есть упоминание о функции энергосбережения и способе ее настройки. Как мы уже привыкли, суть этой функции в других фонарях Иглтак - уменьшение яркости через 200 секунд работы в турбо-режиме с 25% до 10%, в зависимости от задач пользователя. Однако, в D25LC2 Clicky все совсем не так.
Согласно описанию на офф сайте, на 25% уменьшается яркость в двух младших по яркости режимах, и там же в описании отмечается, что различить изменения в яркости очень трудно). Но на практике все несколько иначе... К примеру, заявленный минимальный режим в 6 люмен показался чрезмерно ярким после снятия бимшотов. Сфера подтвердила наши сомнения - режим оказался с яркостью аж в 37 люмен. Согласно способу настройки энергосбережения, его удалось снизить до 22 люмен (что сильно меньше 25 процентов). При всем этом, режим в 6 люмен в фонаре отсутствует, поэтому любители честных мунлайтов могут быть разочарованы.
Средний режим яркости имеет честную яркость в 140 люмен , с помощью настройки энергосбережения он понижается до 85 люмен (заявлено, однако, 52)
Остальные 2 режима яркости - максимальный и турбо, почему то остаются почти без изменений, хотя и ярче заявленных.
Разумеется, мы просто обязаны были проверить соответствие и по времени работы, учитывая новые полученные данные.
Ниже представляем графики разряда фонаря с неизменными, «заводскими» настройками яркости 2 групп режимов:
Полученные данные получились немного неожиданными, ведь производитель указал всего час времени работы в турбо-режиме (как правило, время работы измеряется по стандарту ANSI до 10% яркости, в редких случаях - до 50%).
Из графика мы видим, что фонарь сбрасывает яркость примерно через 200 секунд до 500 с небольшим люмен (защита от перегрева при длительном использовании). Ну и такая яркость держится примерно час на обоих аккумуляторах. Затем стабилизация становится линейной, и мы получаем 10% яркость примерно через 3 с небольшим часа работы (на АКБ 3500 мАч)!
Менее емкий аккумулятор 2600 мАч продержался 2 часа. Таким образом, суммарное время работы по ANSI в 2-3 раза выше заявленного.
Давайте проверим следующий режим яркости, Максимальный:
И опять удивляемся, ведь полностью стабилизированный режим немногим меньше 500 люмен даже на самом «слабом» аккумуляторе 2600 мАч отработал 2 часа, при заявленных 1 ч 48 мин на АКБ 3400 мАч и 412 люменах). Правильное же время работы на таком режиме - 3 часа 40 минут на АКБб 3500 мАч.
Измерим средний режим. Сразу напоминаем, что в нем 140 люмен, а не 52, как было заявлено.
На аккумуляторе ёмкостью 3500 мАч фонарь отработал около 13 часов с полной стабилизацией. Это меньше заявленных 15 часов, но фактическая яркость в 3 раза больше заявленной. Феноменально. С включённой настройкой энергосбережения световой поток падает со 140 до 85 люмен. При таком потоке фонарь отработает ещё дольше заявленного времени.
Мы измерили дальнобойность конкретного образца с помощью люксметра. С расстояния в 1 метр получилось 4880 лк, при заявленных 5750 лк. Это соответствует 139 метрам дальнобойности по стандарту ANSI. Заявленная дальнобойность - 150 метров. Скорее всего, такая разница получилась из-за разной степени текстурирования отражателей в разных партиях одной модели, поэтому этот показатель может немного плавать.
Основной итог измерений яркости и продолжительности работы – несоответствие заявленных параметров измеренным, причём в лучшую сторону. Мы первый раз сталкиваемся с таким приятным сюрпризом в наших обзорах. Единственный недостаток – некоторым пользователям, всё же, будет не хватать реального мунлайта (6 люмен). Да и понять без приборов, «на глаз», в каком режиме настройки находится фонарь - нереально.
Разборка фонаря
D25lc2 Clicky состоит из 3 частей : голова, корпус и кнопка.

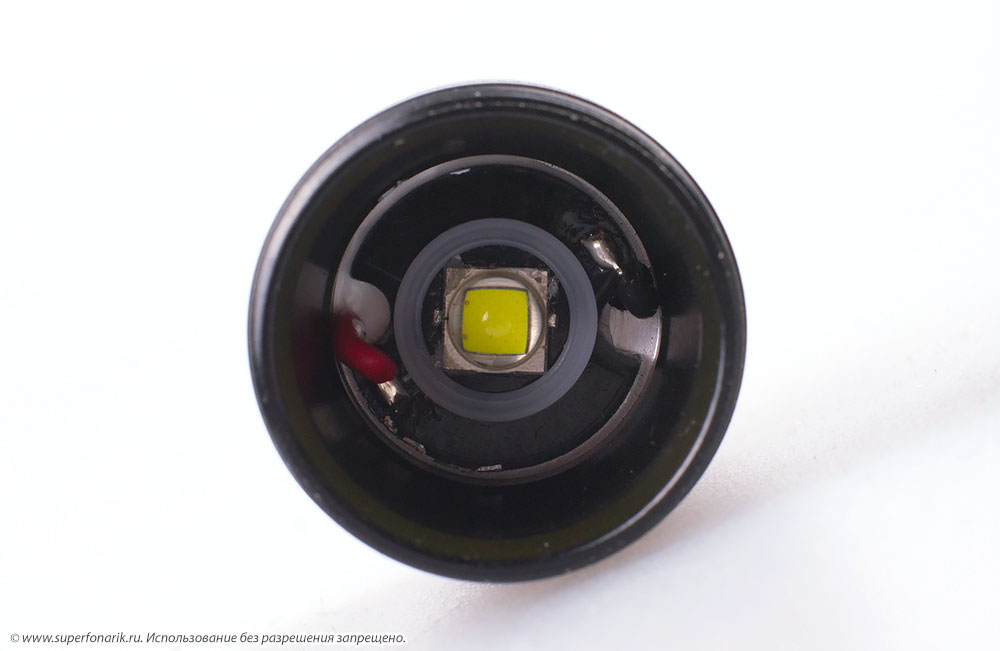

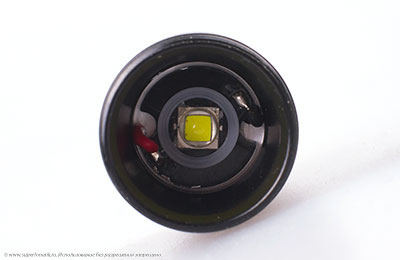

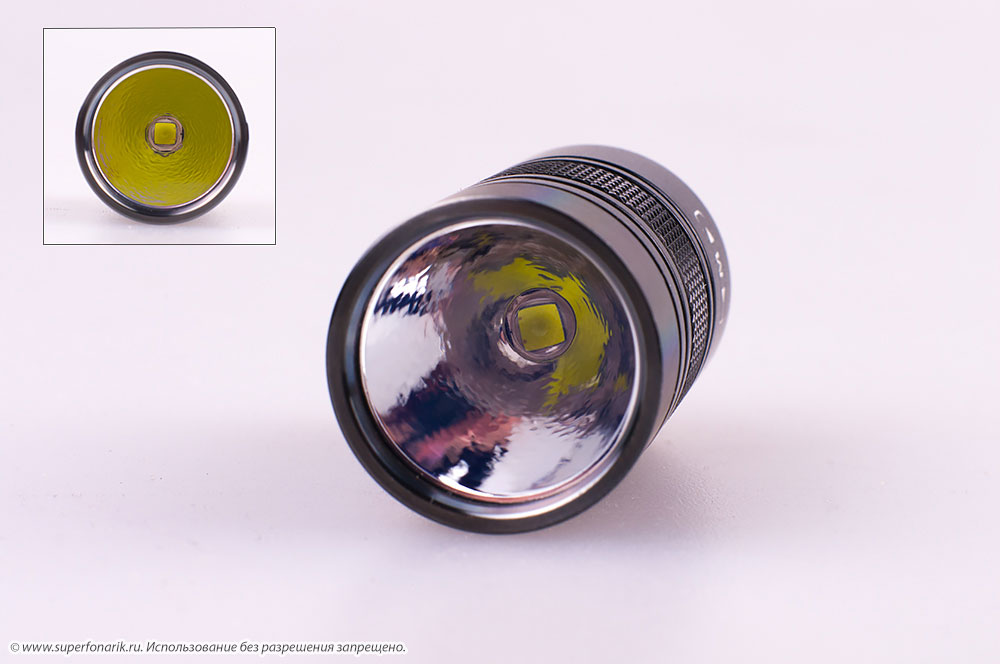

В фонаре используется слаботекстурированный отражатель, светодиод стоит ровно по центру:

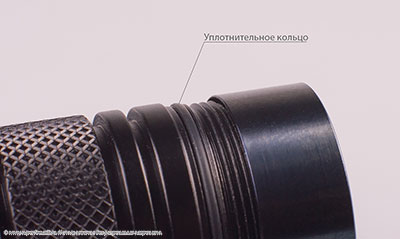

Голова разбирается на 2 части. Между стальным безелем и корпусом имеется уплотнитель:

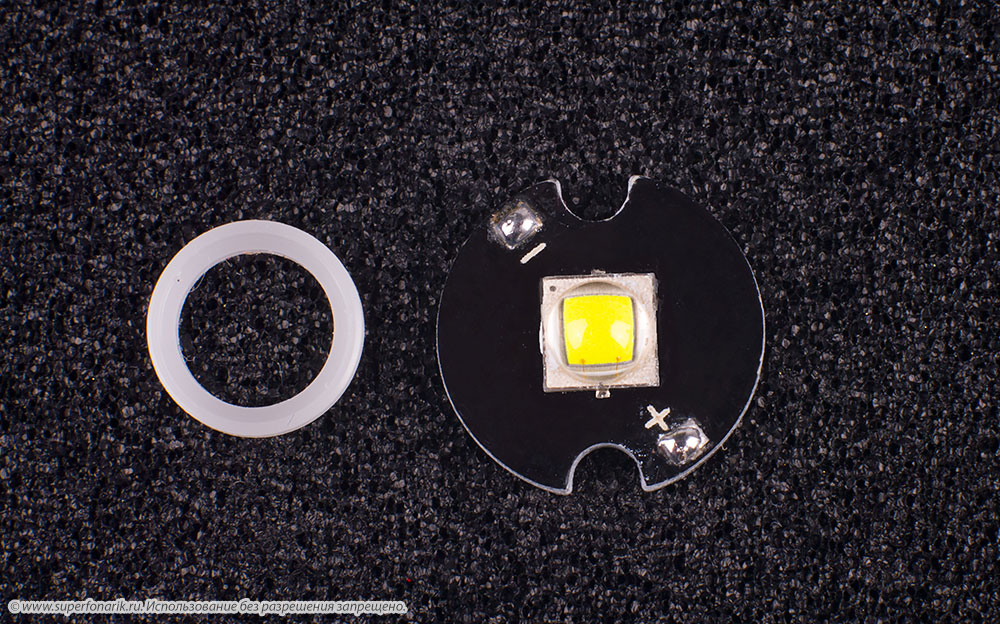

Светодиод Cree XM-L2 U2 находится на звезде диаметром 14,35 мм и толщиной 1,6 мм. Центруется в отражателе специальной проставкой:
Кстати, светодиод можно заменить на Cree XP-L HI и увеличить дальнобойность более чем в 2 раза.
Корпус со стороны светодиода без анодирования (для лучшего теплоотвода):

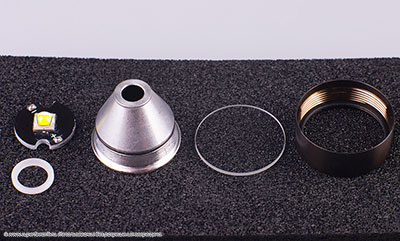

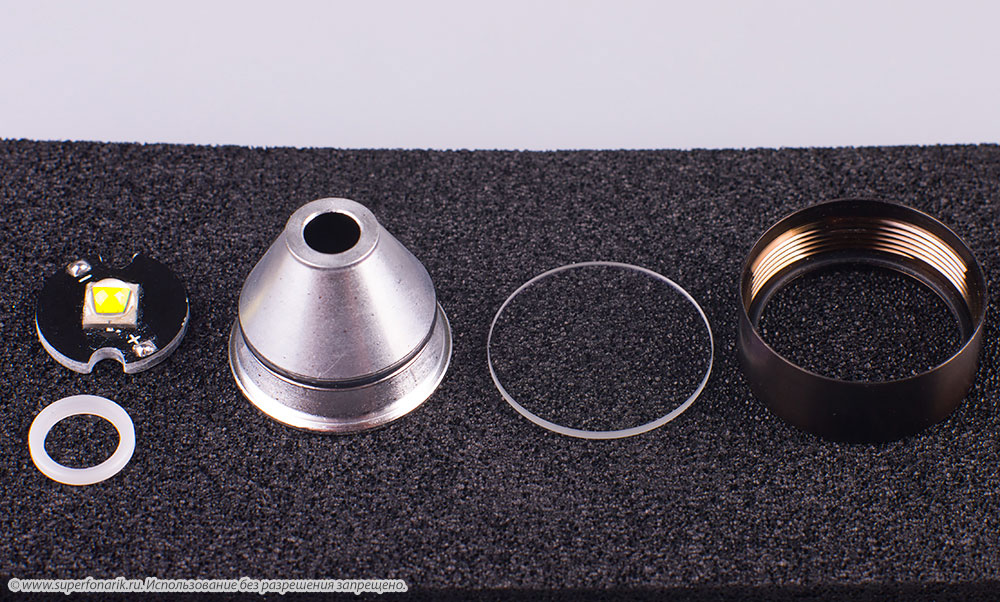

Оптическая часть фонарика:
Отражатель выполнен из алюминиевого сплава. Диаметр рефлектора - 20,8 мм. Высота - 16,05 мм.

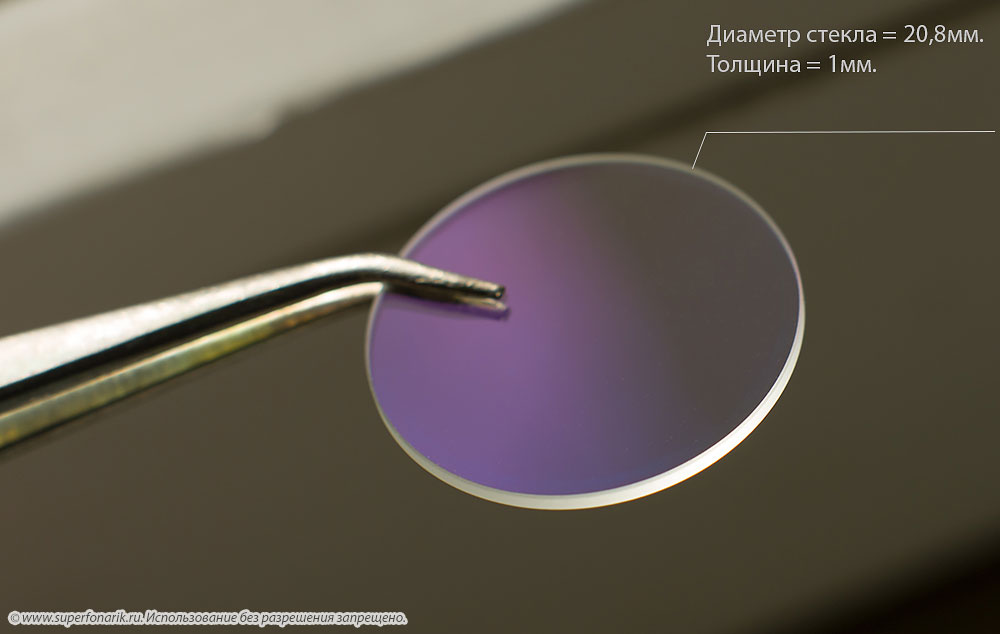

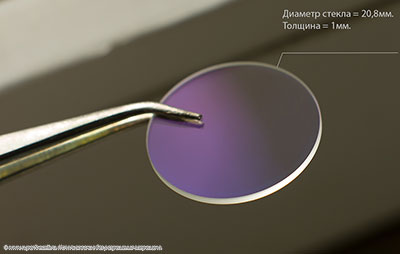

Стекло с двухсторонним просветлением, фиолетового оттенка:

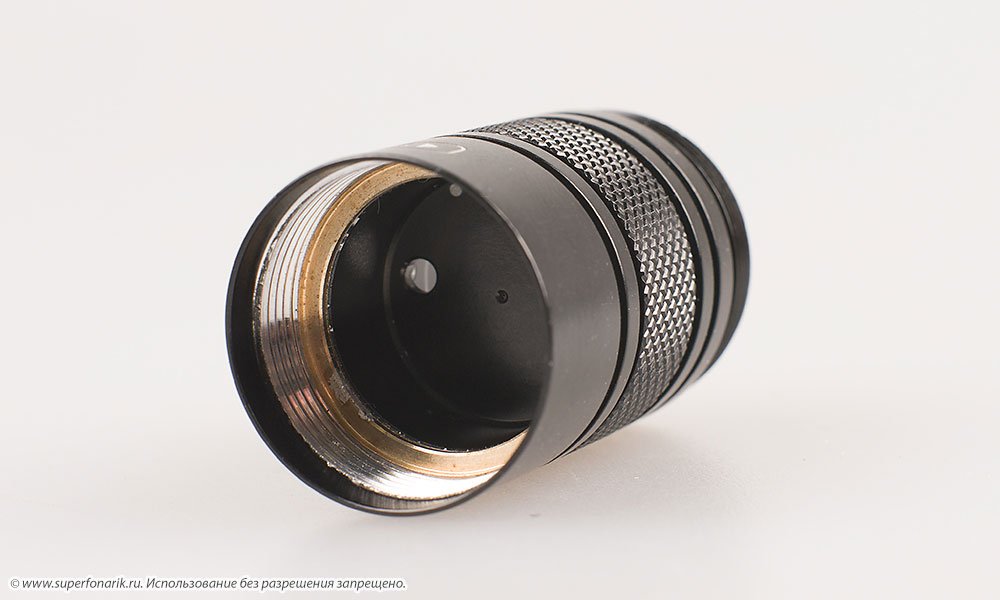

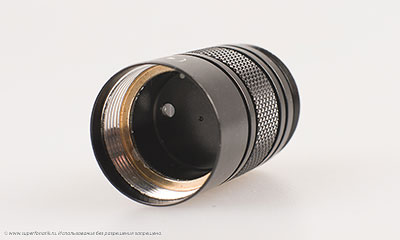

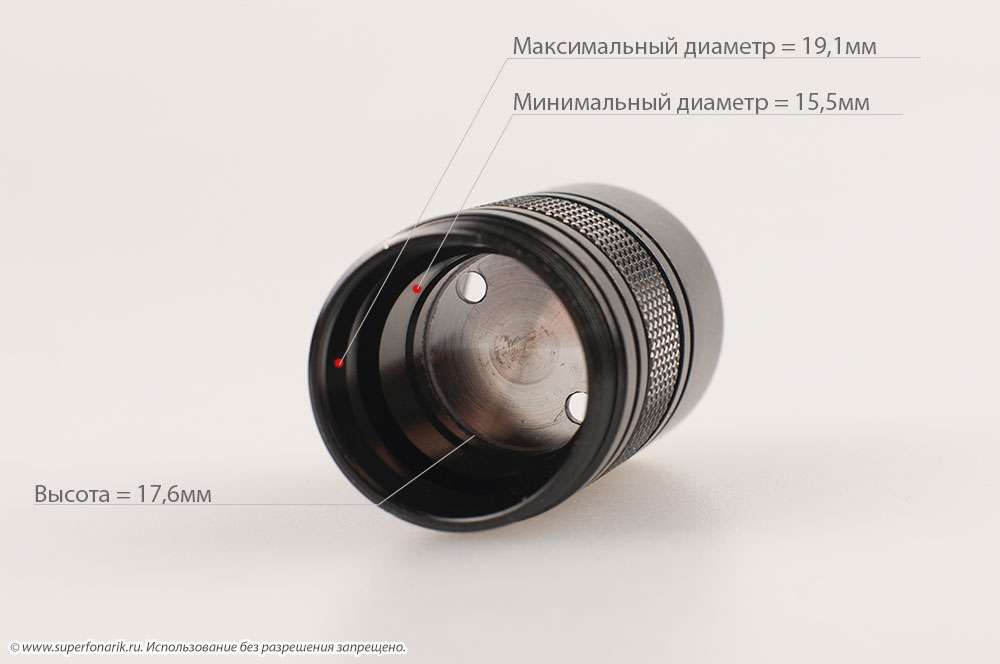

Корпус головной части (вид со стороны аккумуляторного блока). Драйвер запрессовывается в латунную шайбу:

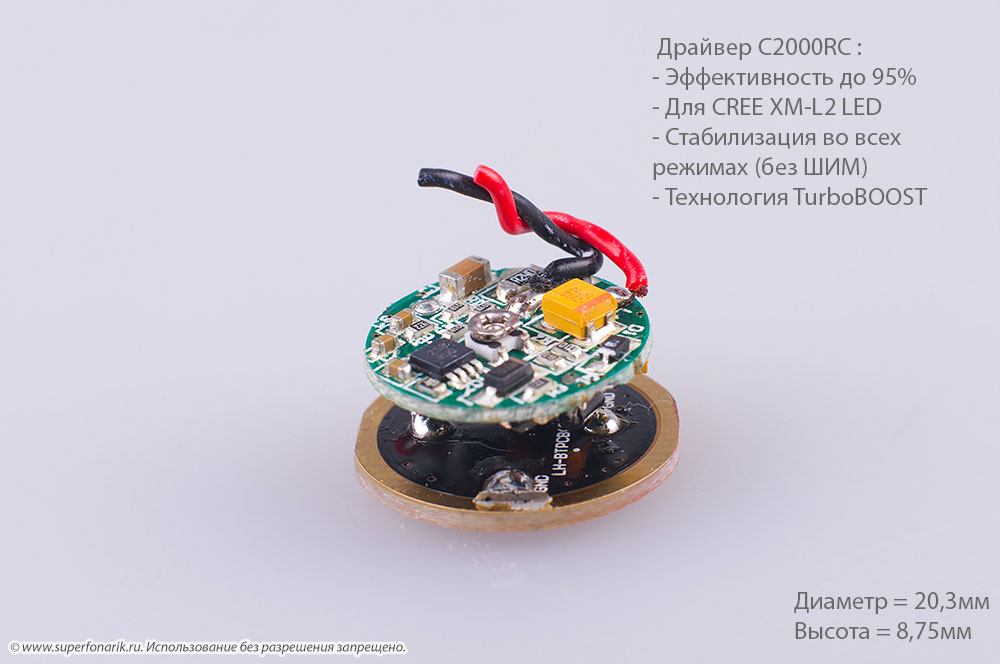

Сам драйвер двухсторонний, находится отдельно от контактной площадки:

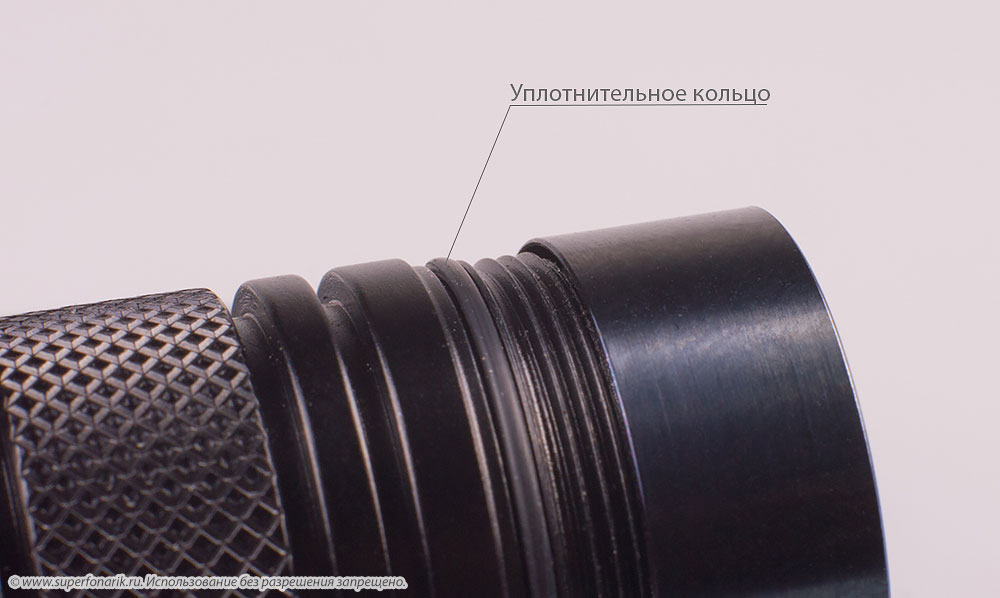

С корпусом фонарика все понятно - это тонкая трубка с одной парой уплотнительных колец.

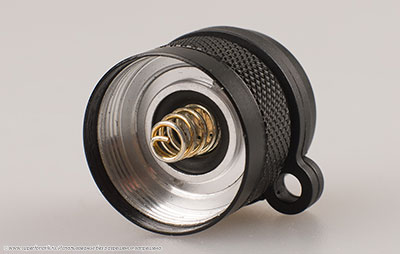

Давайте рассмотрим кнопку.
Пружина с низким сопротивлением, выполнена из фосфористой бронзы и покрыта серебром.

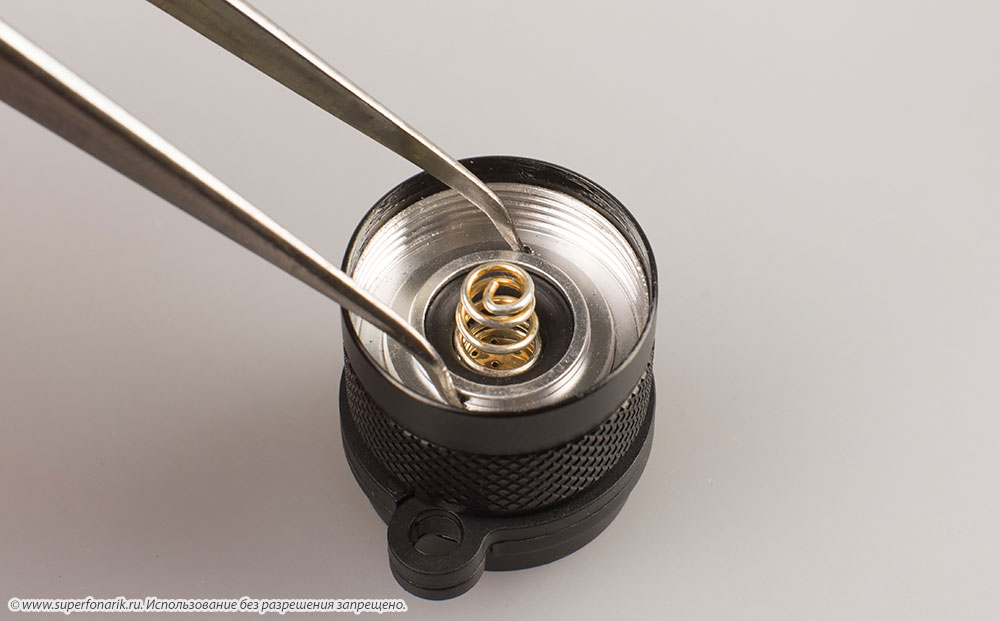

Разбираем пинцетом или тонкими круглогубцами:

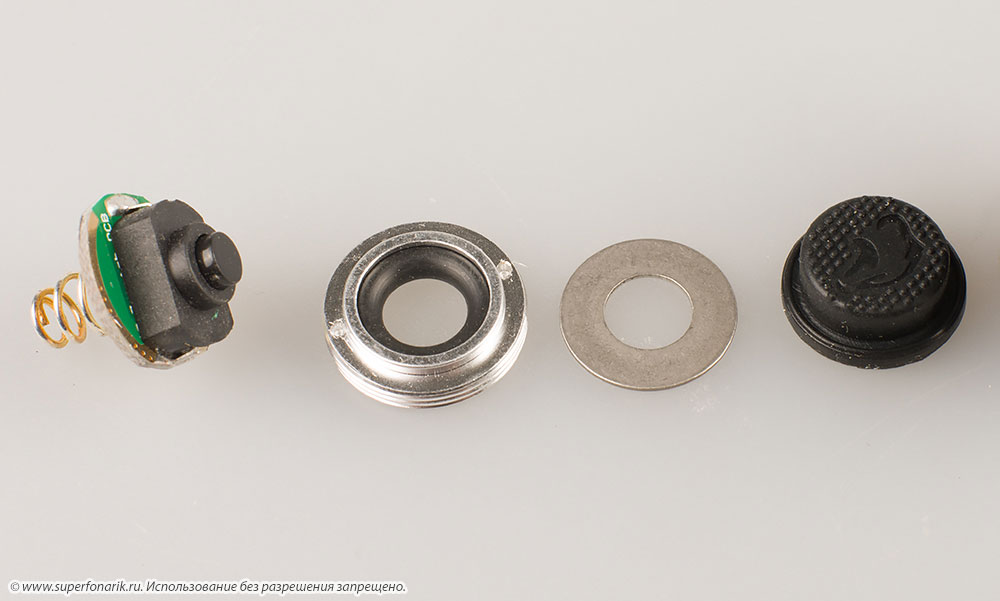

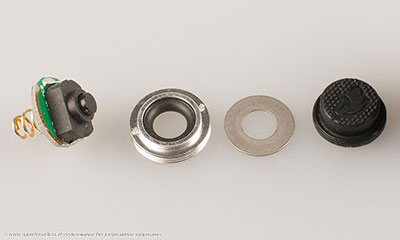

Механизм кнопки в разборе:

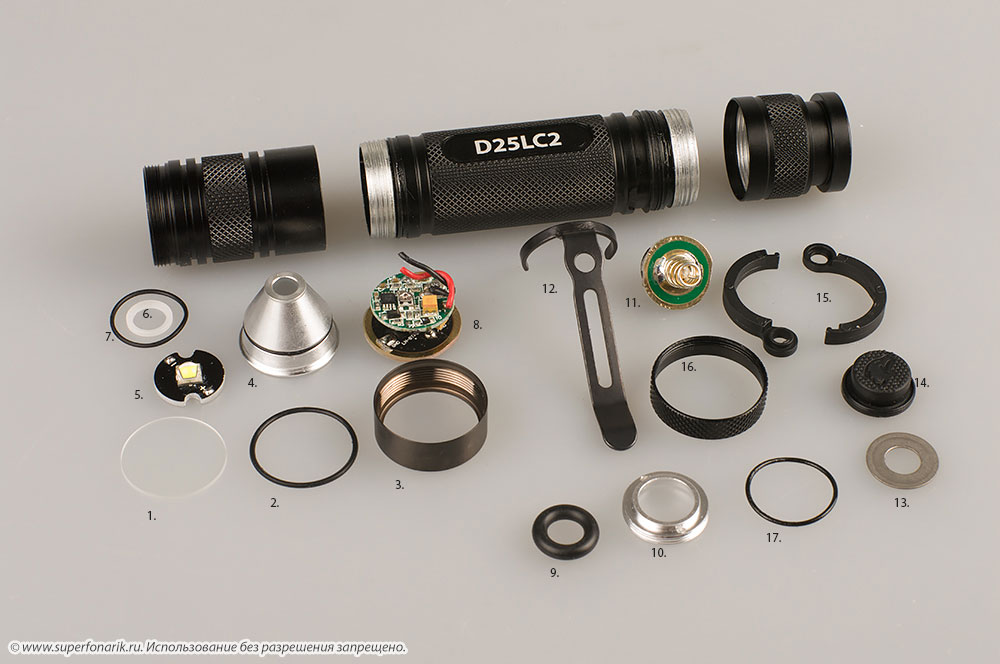

Ну и наконец общая картина разборки:
- Стекло
- Уплотнитель стекла
- Стальной безель с титановым покрытием
- Алюминиевый отражатель
- Светодиод на подложке
- Центрующая шайба светодиода
- Уплотнитель головной части
- Драйвер
- Центрующее кольцо пружины механизма кнопки
- Стопорное кольцо механизма кнопки
- Механизм кнопки
- Клипса
- Проставка между механизмом кнопки и резиновой накладкой на кнопку
- Резиновая накладка на кнопку
- Кольцо для темляка
- Стопорное кольцо клипсы
- Уплотнитель корпуса (2 шт.)
Выводы и размышления
Нам фонарь очень понравился - компактный и аккуратный корпус, оптимальный набор режимов по яркости и времени работы (плюс возможность настроить пару режимов и еще увеличить рантайм), хорошая стабилизация и вполне удобная клипса. А когда фонарь надоест - можно легко разобрать и соорудить какой-нибудь кастом) Эта модель явно для повседневного использования, рабочая лошадка. Она определенно станет помощником во многих делах, а не будет пылиться где-то в коллекции на полке.
Плюсы
- Время работы оказалось заметно больше заявленного.
- Высокоэффективный драйвер С2000RC с КПД до 95%.
- Компактный и сверхлегкий, со стальным безелем.
- Хорошая клипса, механизм ее крепления. Возможность развернуть в обратную сторону.
- Уверенно стоит на торце, в вертикальном положении (как свеча).
- Большой выбор светодиодов, включая Nichia Hi CRI.
Минусы
- Очень много видов стробоскопа.
- Нет памяти режимов или возможности ее настройки (есть в D25A2 Clicky – версии на «пальчиковых» батарейках).
- Небольшое количество дополнительных аксессуаров.
- Минимальный режим сильно ярче заявленного.
Особенности
- Механическая защита от несоблюдения полярности (нужны аккумуляторы с выпуклым плюсом).
- Резьбы не анодированы (используются в работе драйвера).
- Очень быстро нагревается (ввиду хорошего теплоотвода).
- Присутствует возможность настройки 2 младших режимов, но визуальна разница крайне малозаметна.
Последовательность скрытых режимов: стробоскоп, адаптивный стробоскоп, частая вспышка, быстрый SOS, SOS, вспышка, маячок (вспышка на 1 секунду с интервалом 12 секунд), быстрый маячок (вспышка на 1 секунду с интервалом 3 секунды).
