Обзор EagleTac M30LC2C

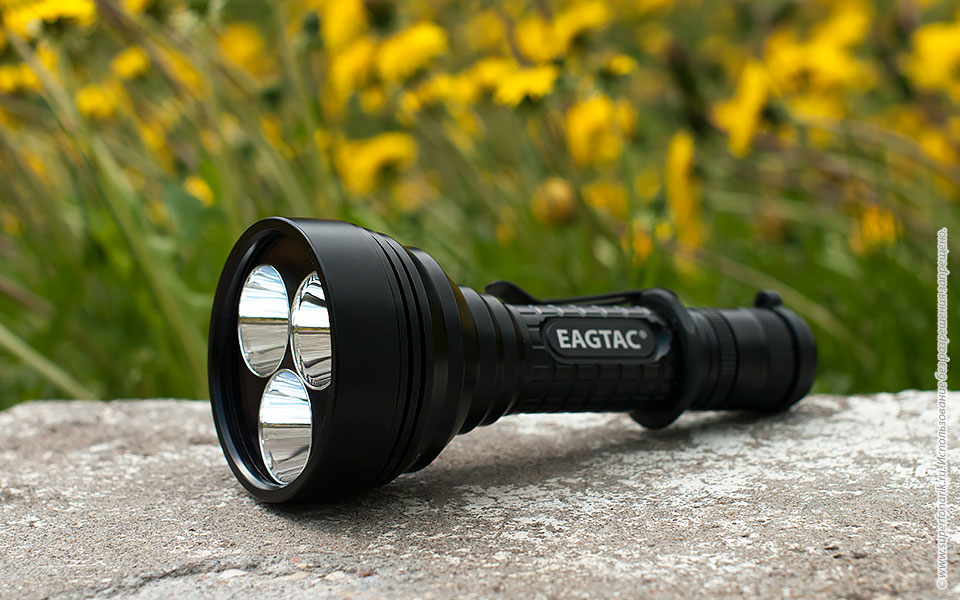

Сегодня мы расскажем вам о необычном подствольнике от EagleTac - M30LC2C (он же – M30LC2 Compact).

Этот «компакт» заинтересовал нас с момента выпуска – из-за необычной для подствольного фонаря системы освещения.
Фонари Иглтак выпускает давно, да и подствольных фонарей вокруг великое множество - сложно представить себе что-то интересное и инновационное, но этой модели есть чем удивить. Это подствольник с тремя светодиодами и тремя отдельными отражателями.

Обзор EagleTac M30LC2C
EagleTac (EagTac) M30LC2C в базовой версии


Внешний вид и комплектация

Фонарь производится в двух версиях - базовой и расширенной (Kit). Каждая из версий существует с двумя вариантами светодиодов - Cree XP-G2 S2 и Nichia 219B.

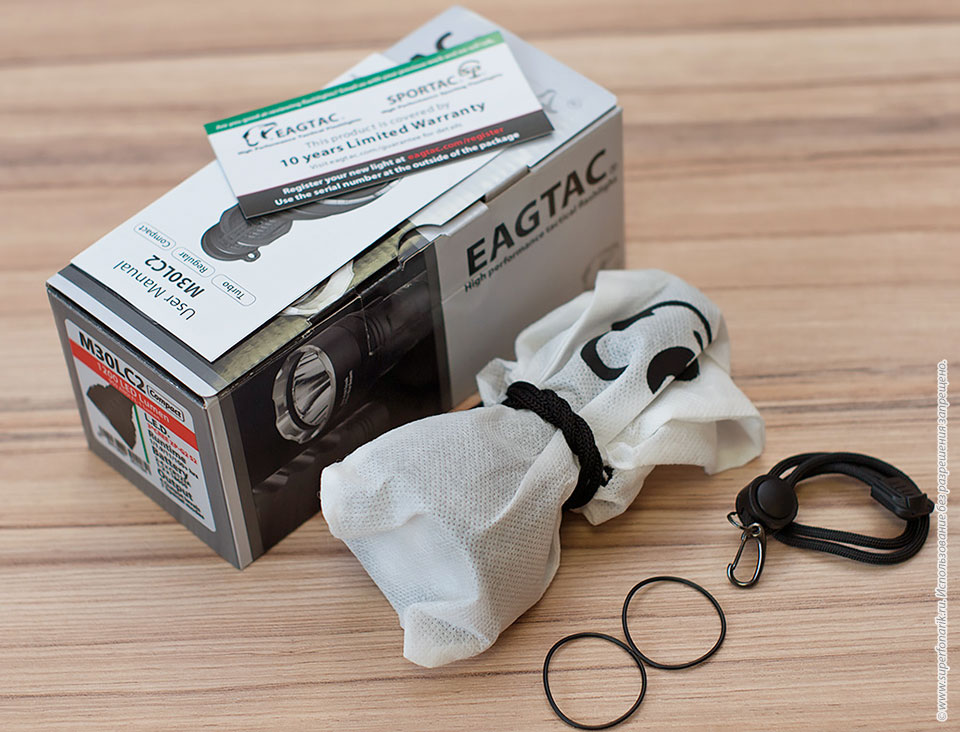

Фонарь упакован в скромную коробку серого цвета (не жалко будет выбросить), а все самое интересное - внутри. На упаковке указана модель фонаря и основные характеристики (тип светодиода и элементов питания, световой поток в люменах (со светодиода и по стандарту ANSI FL1), количество режимов и продолжительность работы (на аккумуляторе EagleTac 18650 3400 мАч).

Обзор EagleTac M30LC2C

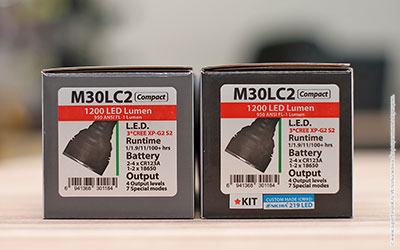

Коробки базовой версии (слева) и версии «KIT» (справа). Китовая версия - на светодиодах Nichia, о чем указывает дополнительная наклейка.

Фонарик уложен в матерчатый чехол. В нём его можно хранить где-либо, или носить в рюкзаке, не боясь поцарапать.
Нейлонового чехла на ремень или систему M.O.L.L.E. в комплекте обеих версий нет, но можно использовать любой подходящий чехол с широким клапаном, например, Kiwidition AK-M.

Помимо прочего в коробке нашелся пакетик с аксессуарами - 2 запасных резиновых кольца (для уплотнения резьбового соединения в головной части) и шнурок с карабином:

Обзор EagleTac M30LC2C

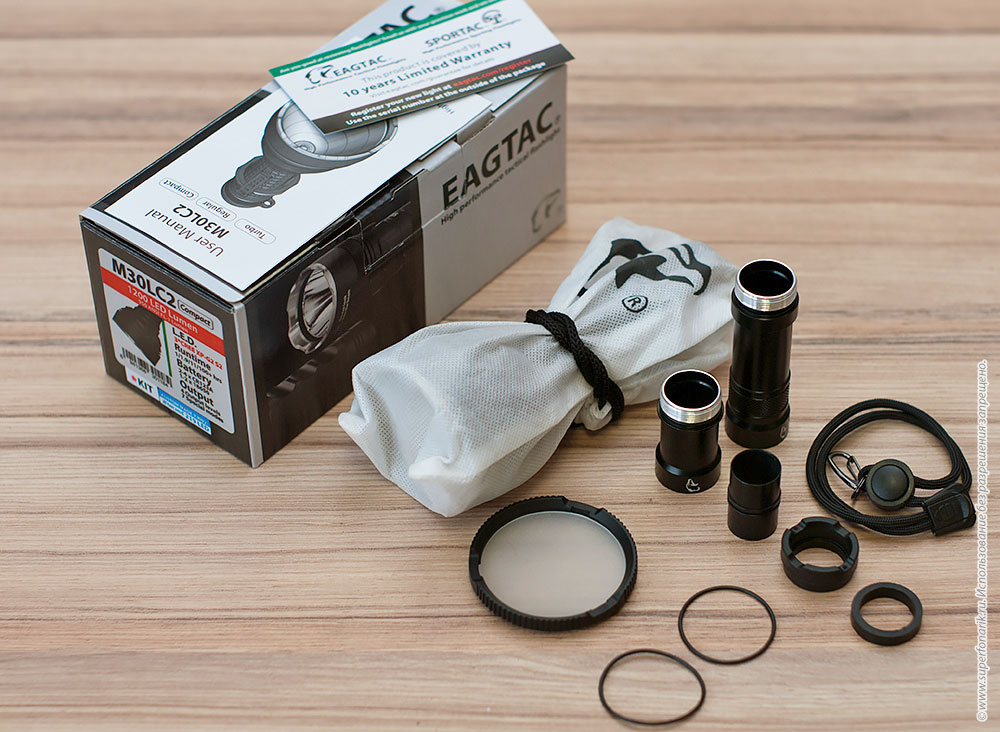

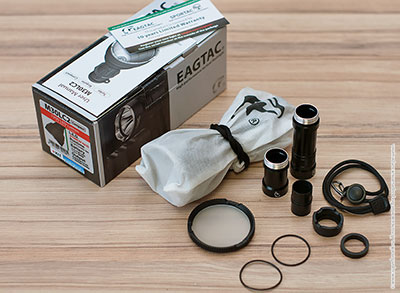

У KIT-версии комплектация побогаче: добавлены два удлинителя корпуса (короткий – для батарейки CR123A, длинный – для аккумулятора 18650), резиновая насадка для установки фонаря на торец и матовый рассеиватель.

Обзор EagleTac M30LC2C

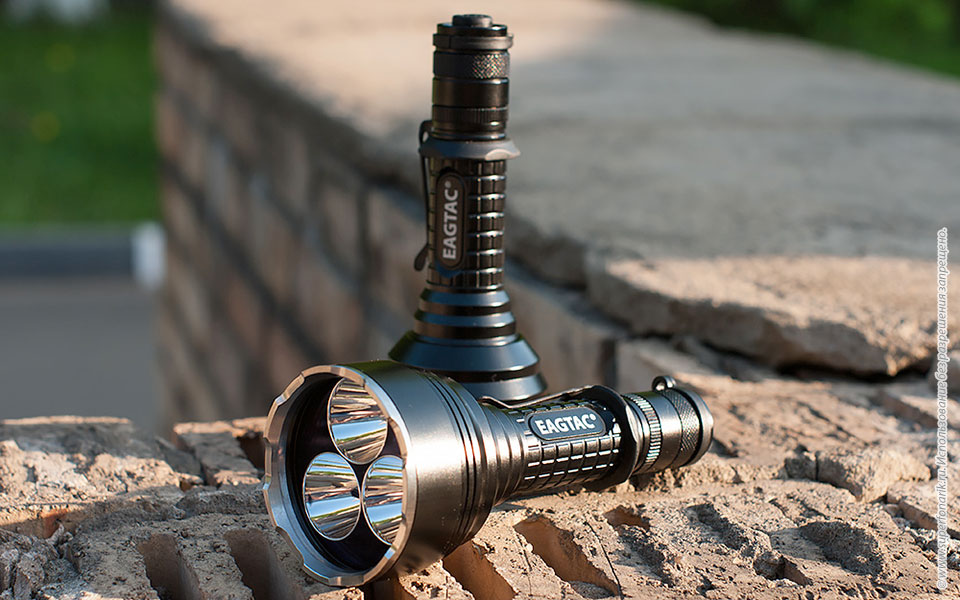

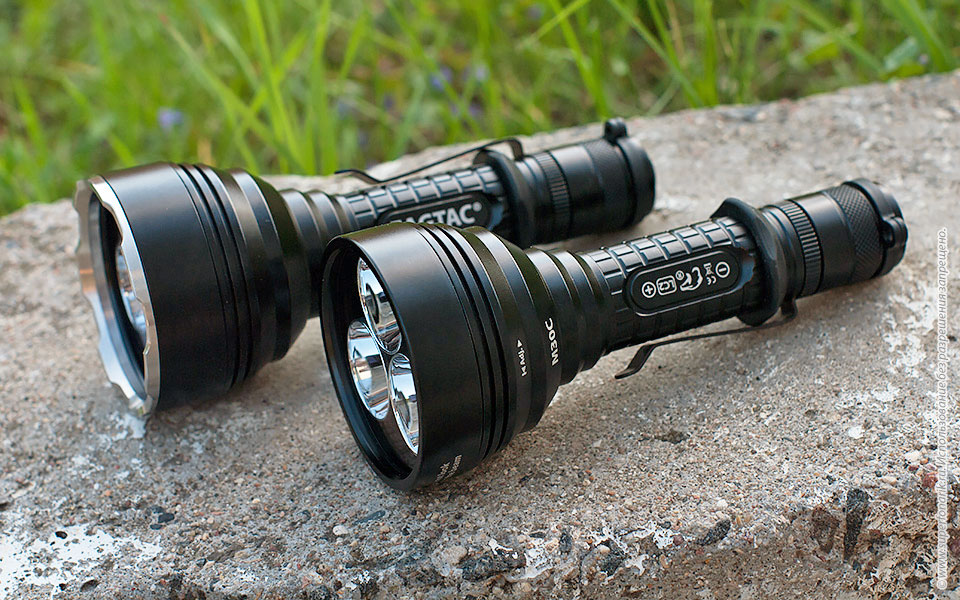

Посмотрим на героя обзора. Фонарик слева - в версии KIT, справа - в базовой версии. Узнать расширенную версию (KIT) можно по стальной ударной кромке:

Обзор EagleTac M30LC2C

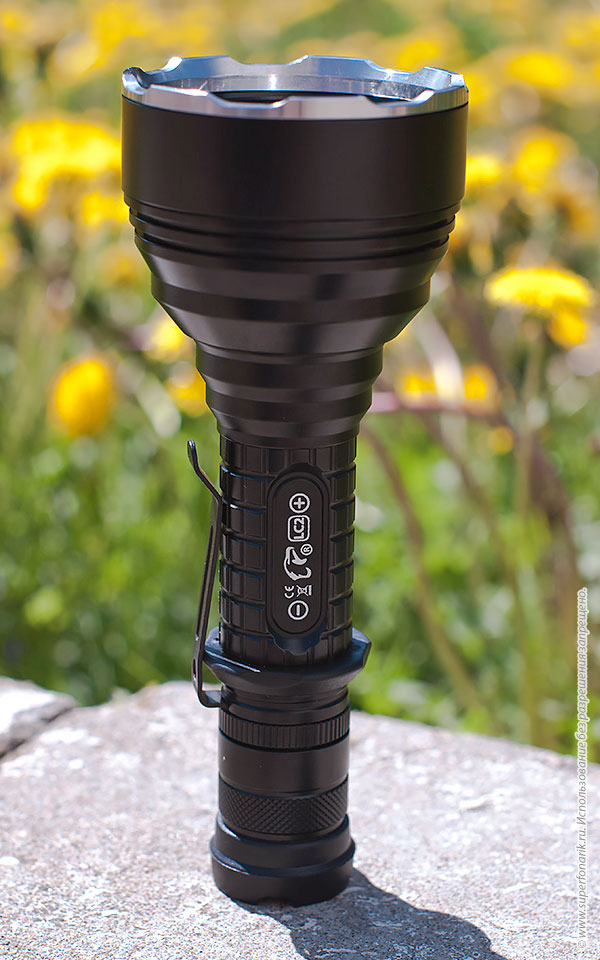

Кромка нужна не для красоты – она пригодится при использовании фонаря в целях самообороны. Кроме того, при падении фонаря кромка лучше защищает стекло от повреждения, хотя и в обычной версии фонарь выдержит падение с 2 метров на бетон.

Обзор EagleTac M30LC2C

Диаметры головы достаточно велик – целых 62 мм, поэтому при выборе кронштейна на оружие необходимо учитывать вынос фонаря от ствола.

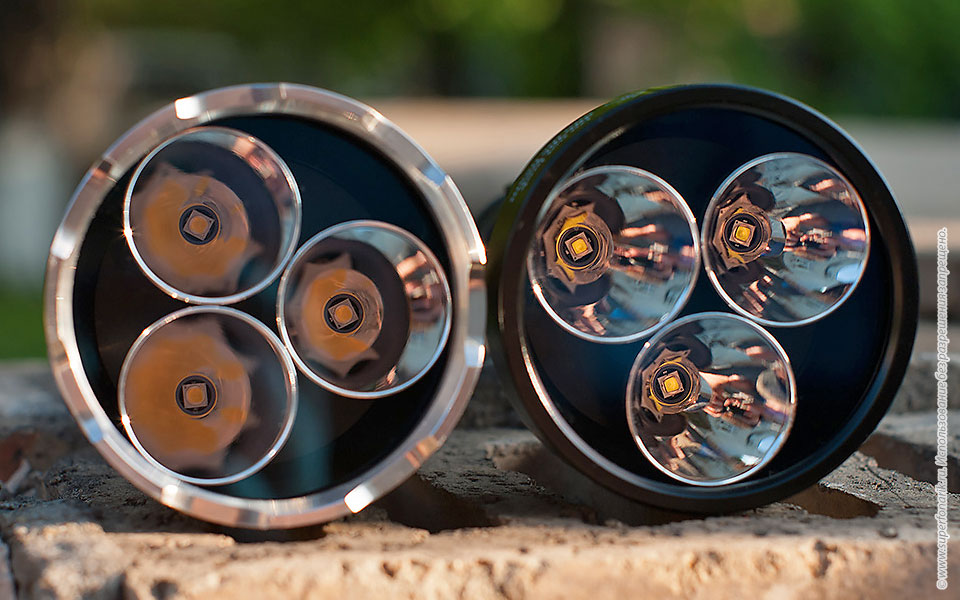

В головной части – целых три отражателя вместо одного глубокого, более привычного для подствольников. На фото ниже - фонари на различных светодиодах: нейтральных Nichia (слева) и холодных Cree (справа). Визуально можно заметить разницу:

Обзор EagleTac M30LC2C

У версии Kit ударная кромка – съёмная. Вместо неё можно поставить светофильтр:

Обзор EagleTac M30LC2C

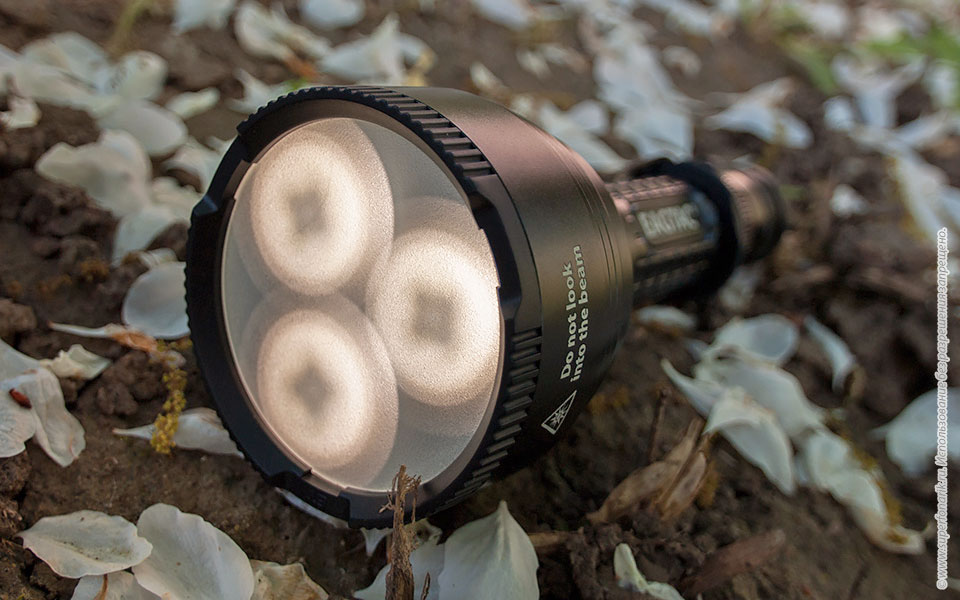

Рассеивающий фильтр входит в комплектацию Kit-версии. Также можно поставить один из цветных светофильтров – их вы можете купить отдельно.

Обращаем внимание – резьба для ударной кромки и светофильтров есть только у Kit-версии фонаря. Базовая версия таких дополнительных возможностей не имеет.

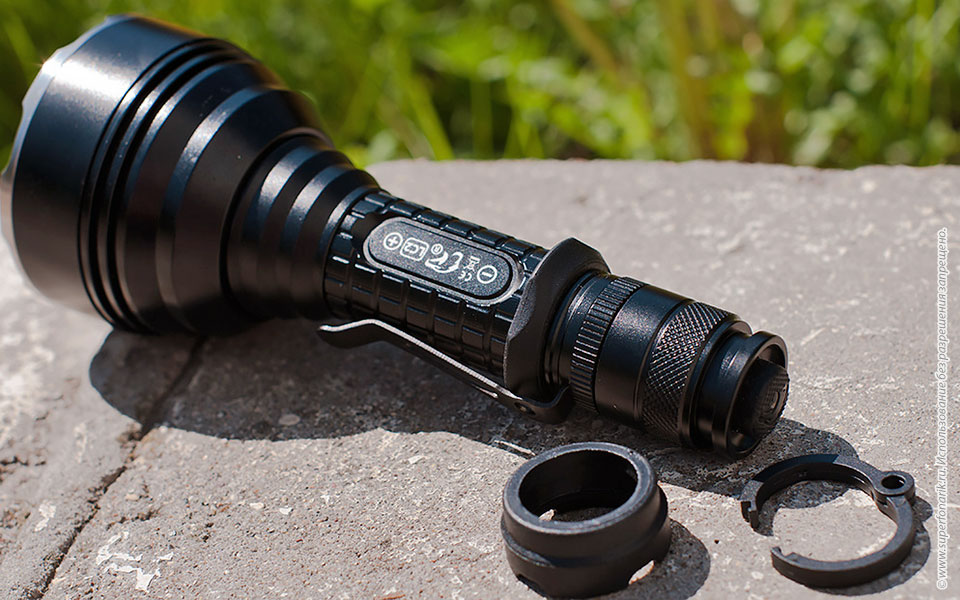

Ещё один аксессуар - торцевая насадка на кнопку. Она расширяет функционал китовой версии: фонарик можно использовать в качестве «свечи»:

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C
Фонарик уверенно стоит на торце. Такой полезный аксессуар идёт в комплекте, а также его можно купить отдельно.

Корпус из алюминия Т6061 с анодированием 3 степени - черта всех фонарей EagleTac.

Дизайн корпуса продолжает традиции, заложенные ещё со времён T20C2 Mk2:

Обзор EagleTac M30LC2C

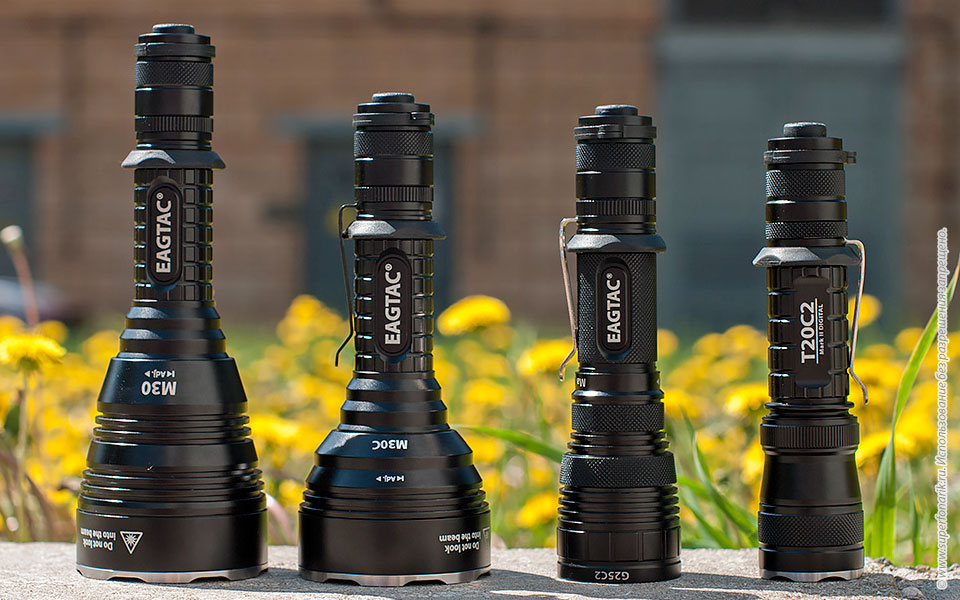

Подствольники Eagletac слева направо: M30LC2, M30LC2C, G25C2 Mk2, T20C2 Mk2

Как мы видим, длина M30LC2C почти такая же, как у менее крупных подствольников EagleTac, а вот старший брат - M30LC2 - уже габаритнее.

Вес фонаря - 217 грамм в базовой версии и 236 грамм в версии Kit. Для сравнения: популярный G25C2 Mk2 весит 143 грамма, а S200C2 – 163 грамма.

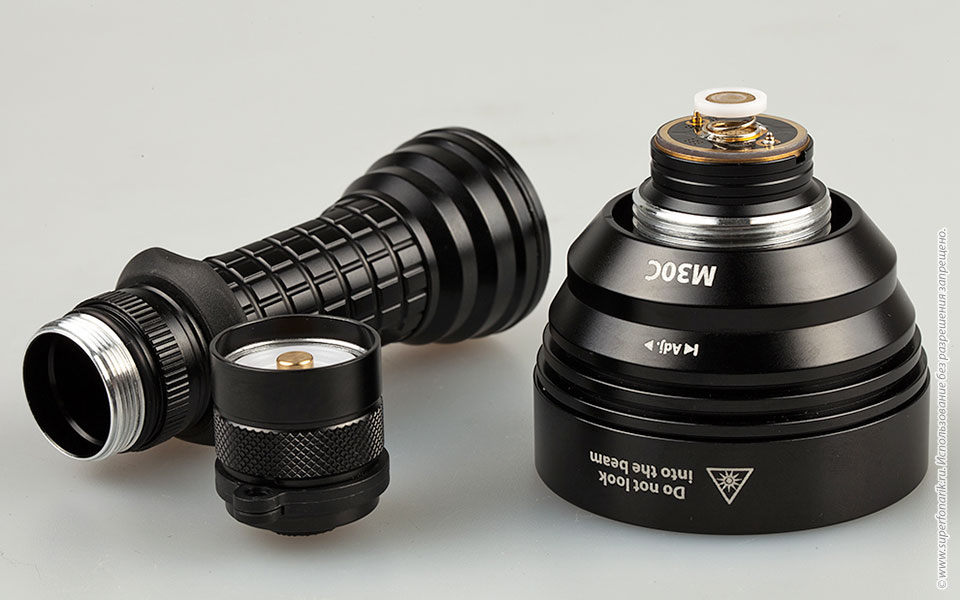

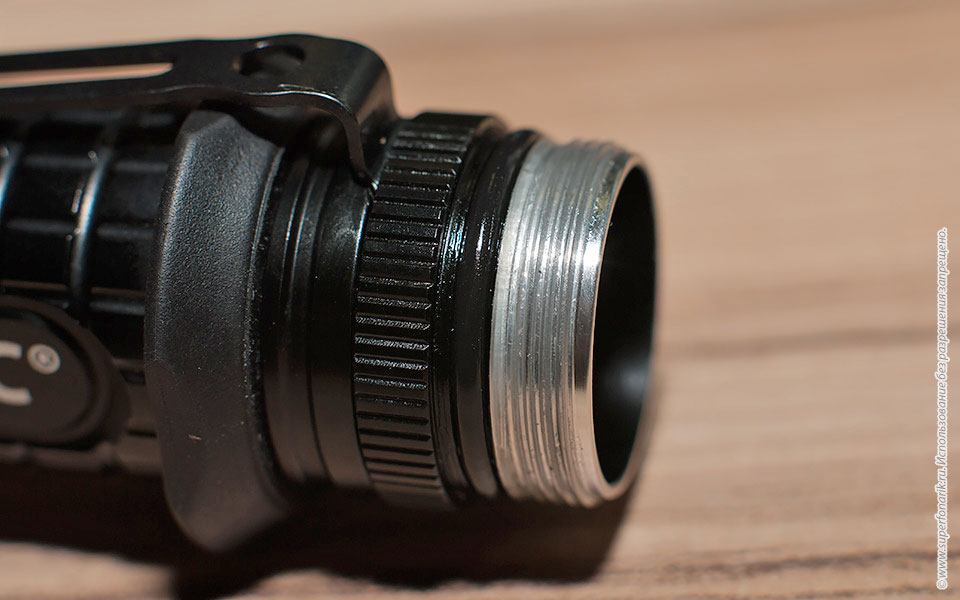

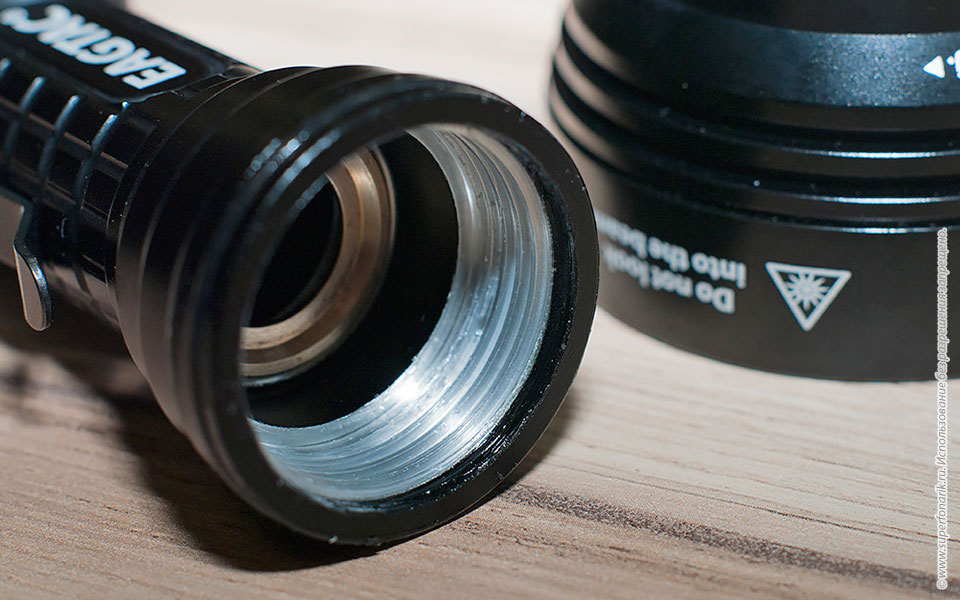

В передней части корпуса резьба внутренняя, а в головной части - внешняя. При этом в обеих частях фонаря - самоцентрирующиеся бортики, которые убирают люфт. Еще одна «фишка» EagleTac - латунная втулка, ограждающая электронику от удара аккумулятором (при стрельбе из оружия):

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C

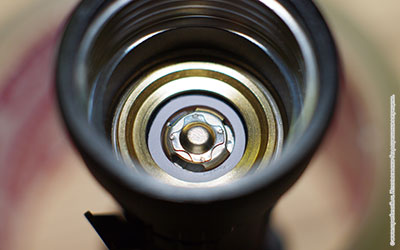

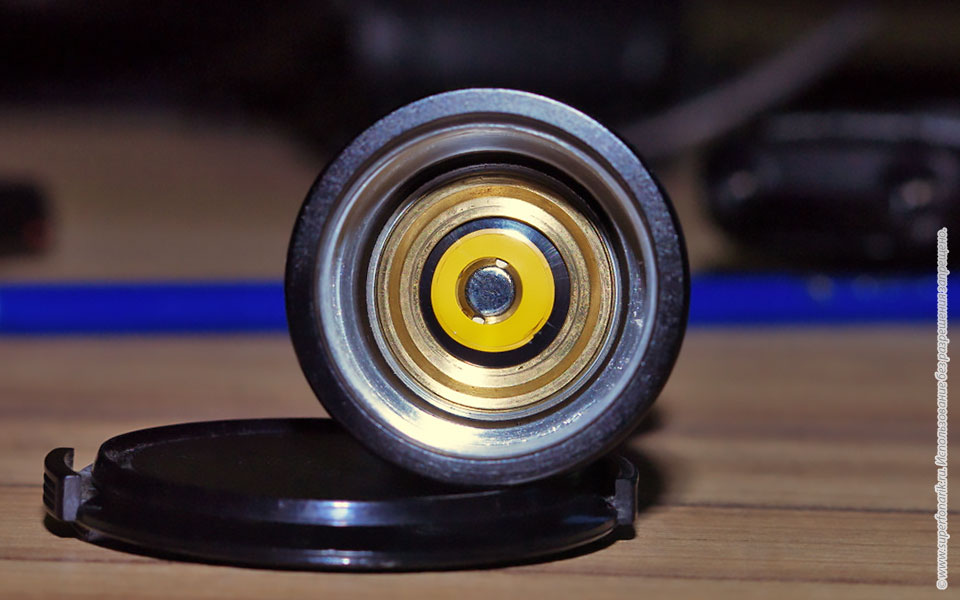

Аккумулятор упирается в латунную вставку, предохраняя драйвер при ударах и отдаче оружия. Более подробно об этой защите – в нашей статье о преимуществах подствольных фонарей.

Внешний вид и конструкция кнопки - как у T200, S200, T25C2, G25C2, M25C2:

Обзор EagleTac M30LC2C

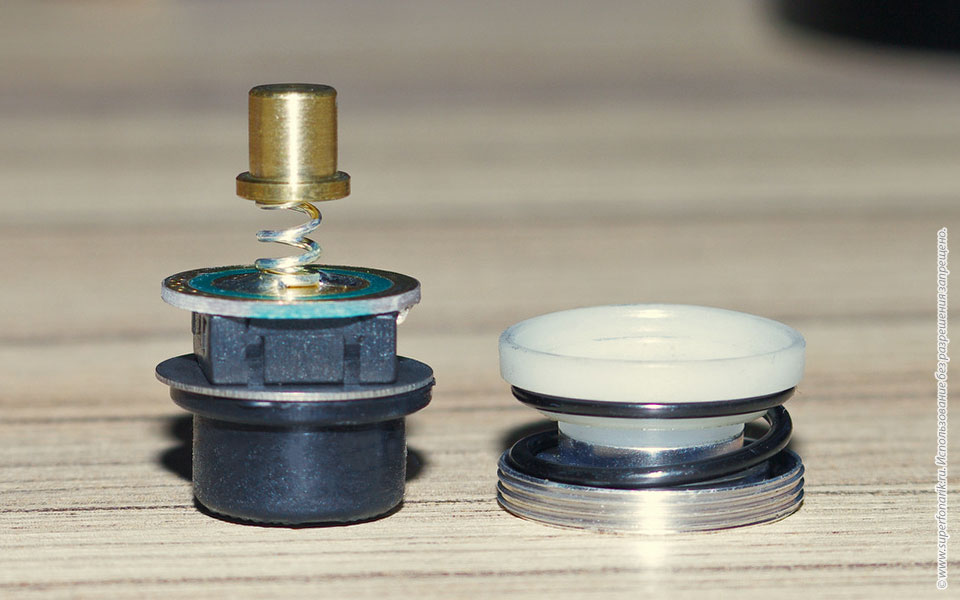

Кнопка M30LC2C в разборе

Механизм в кнопке - особенный, не такой как у большинства других производителей. Он состоит из двух пружин, которые надежно удерживают батарею внутри корпуса. Это обеспечивает постоянный контакт даже при стрельбе. Фонарю отдача не страшна – он будет работать.

Обзор EagleTac M30LC2C
Две пружины = надежный контакт элементов питания и фонаря

Кстати, если потребуется выносная кнопка, то выбирайте кнопки EagleTac G-серии с витым или прямым шнуром.

Клипса входит в комплект, прижимается кольцом к корпусу:

Обзор EagleTac M30LC2C


Свет фонаря

Обзор EagleTac M30LC2C

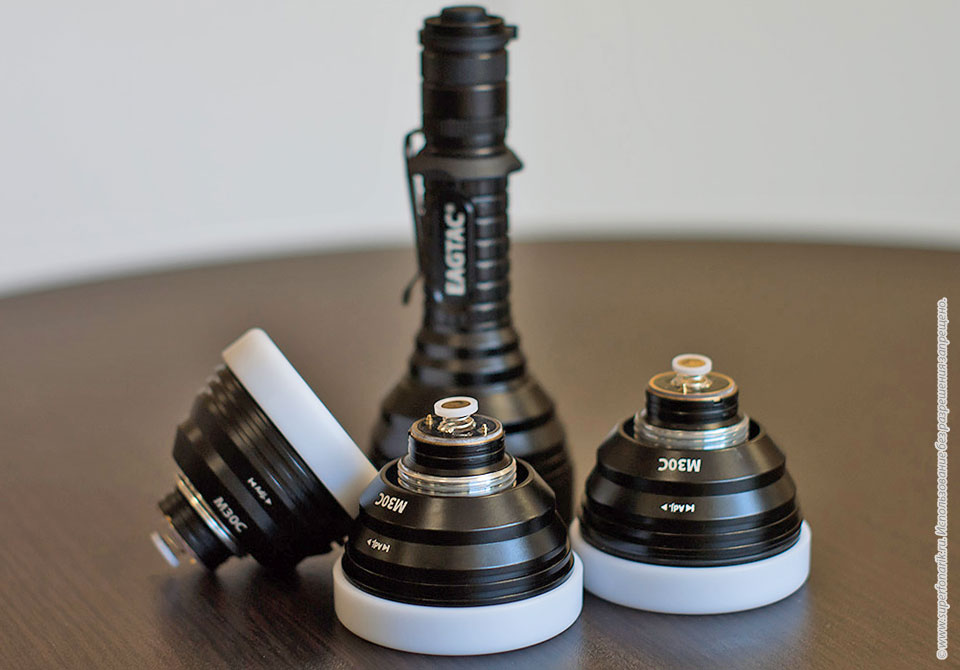

M30LC2C – это фонарик-конструктор с большим количеством сменных головных частей

EagleTac M30LC2C выпускается с двумя видами белых светодиодов: Cree XP-G2 S2 (холодный оттенок белого, температура 6000 К) и Nichia 219B (нейтральный оттенок белого, самый высокий индекс цветопередачи CRI = 92).

Производителем заявлено 950 ANSI люмен для холодного, и 750 ANSI люмен для нейтрального света. Эти показатели - на уровне аналогов с хорошей стабилизацией. Но визуально показалось, что фонарь светит ярче, поэтому мы проверили его в интегрирующей сфере.

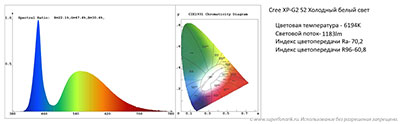

Версия на XP-G2 выдала 1183 лм (200 люмен бесплатно :-) ). При этом еще и греется меньше - три светодиода эффективнее одного (более подробно про нагрев по ссылке).

Обзор EagleTac M30LC2C

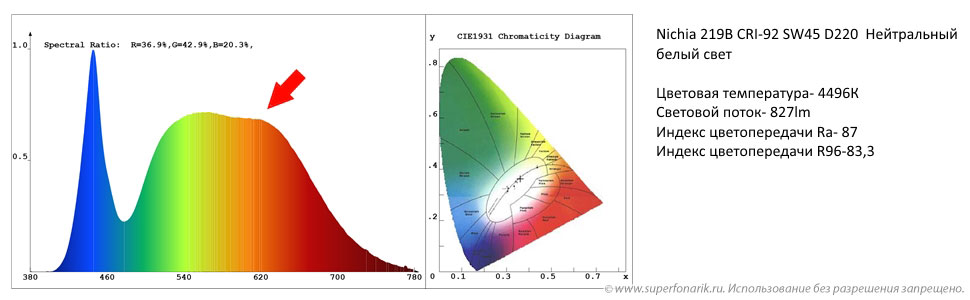

На трёх Ничиях результат скромнее – всего 820 лм, но посмотрите на индекс цветопередачи – практически соответствует заявленному 92 CRI при температуре света 4500К

Обзор EagleTac M30LC2C

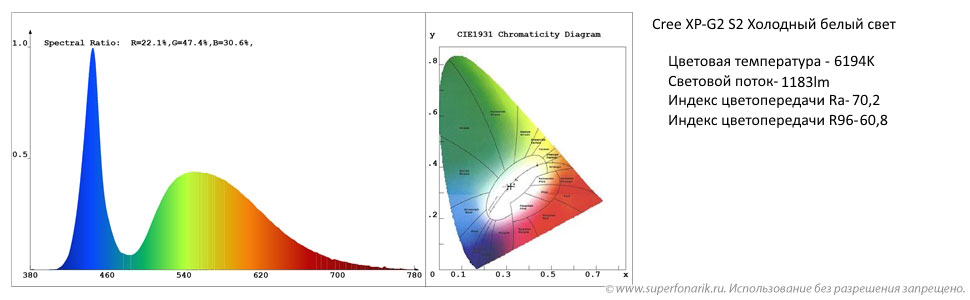

Сравним графики светового спектра обоих фонарей. Отличия видны сразу - спектр Ничии богаче в желто-красной области («горб» на графике, отмеченный стрелкой). Благодаря этому цвета освещаемого обьекта будут максимально приближены к натуральным. Это бывает важно, к примеру, при поиске подранка или свежих следов крови.
При длительной работе с фонарём на Nichia глаза будут меньше уставать, чем при работе с фонарём, с холодным оттенком белого света.


Бимшоты и сравнение с G25C2 Mk2

В сравнении с моделью G25C2, наш «Компакт» имеет схожий угол центрального пятна и боковой засветки, однако, на ближней и средней дистанции он освещает лучше.

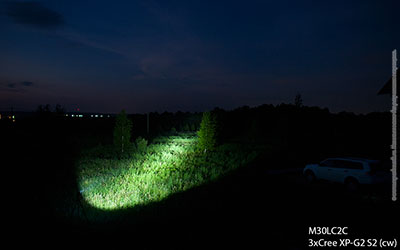

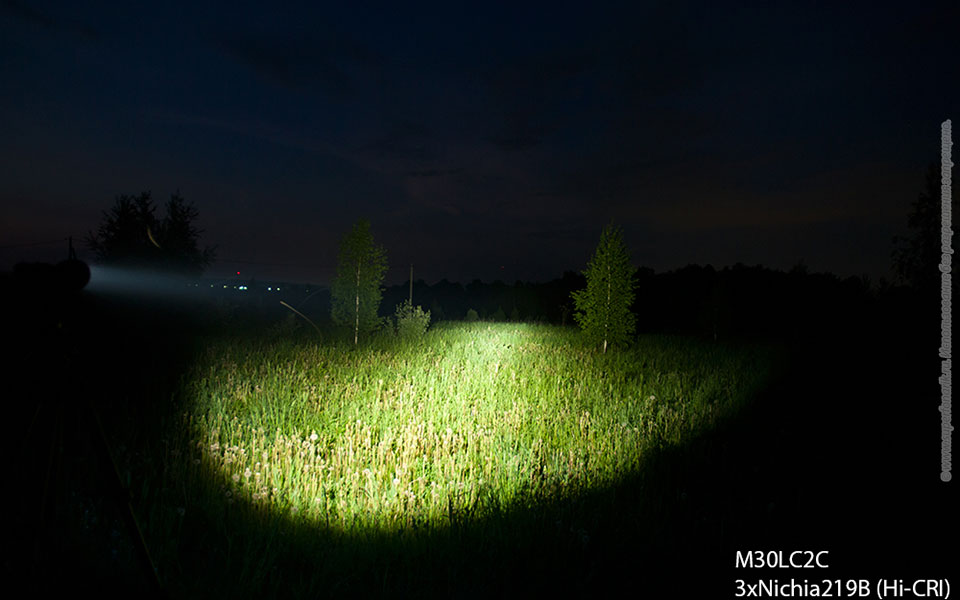

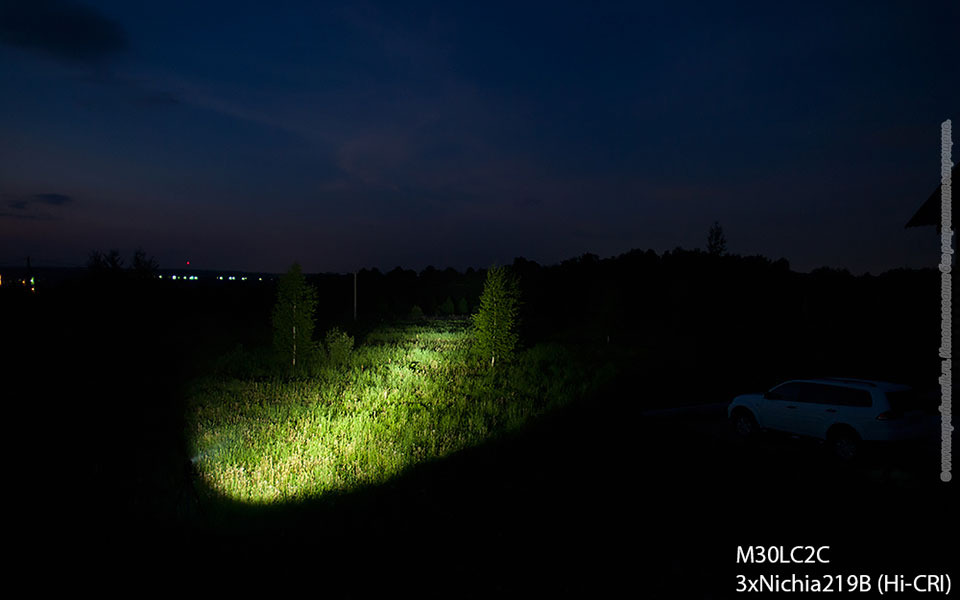

Бимшоты M30LC2 Compact в полевых условиях:

Обзор EagleTac M30LC2C
Так выглядит место съёмки бимшотов M30LC2C

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C

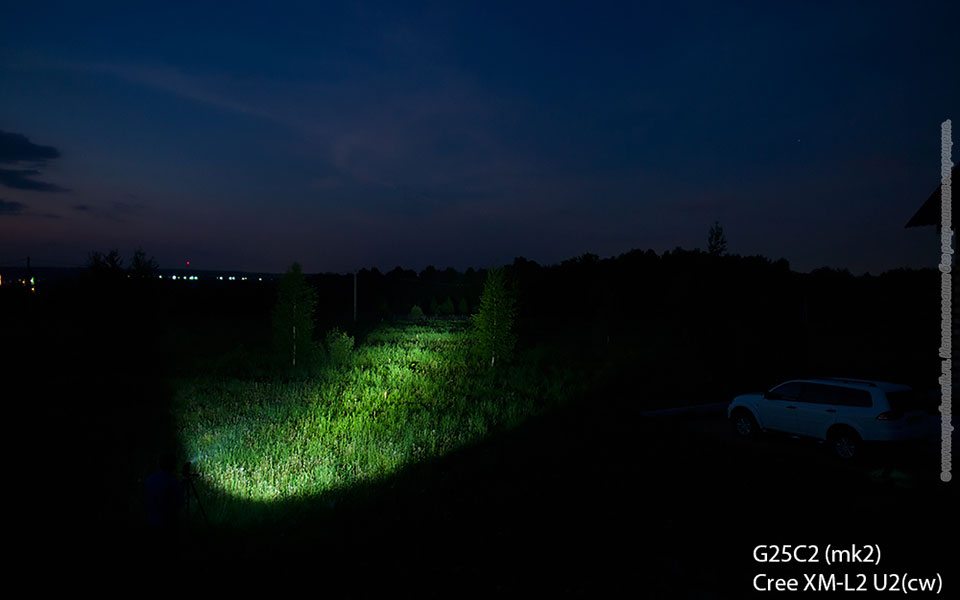

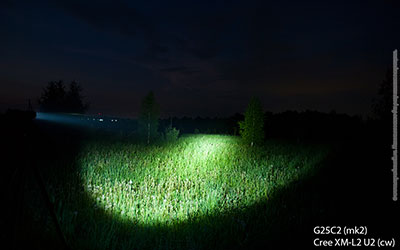

И G25C2 для сравнения:

Обзор EagleTac M30LC2C

Еще раз немного с другого ракурса:

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C

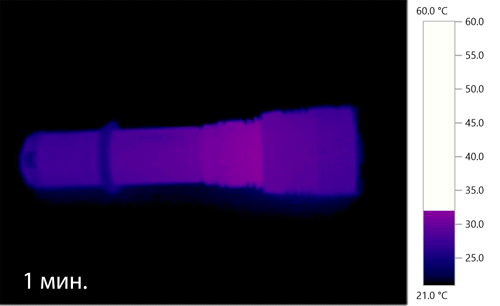

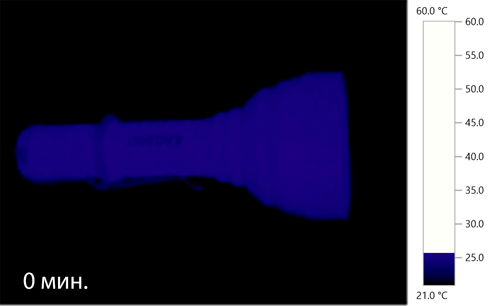

Мы измерили фонарь тепловизором в сравнении с G25C2 Mk2:

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C

За 10 минут имерений M30LC2C нагрелся лишь до 41 градуса, в то время как более легкий G25c2 - до 50.


Светодиодные модули

Для расширения функционала, в продаже имеются сменные модули c цветными светодиодами зеленого и красного цвета, а также с ультрафиолетовым свечением (с длиной волны 365 либо 395 нм).

Модуль с красными светодиодами, равно как и аналогичный модуль с зелёными светодиодами – это отличная альтернатива светофильтрам. С цветными светодиодами фонарь светит ярче, чем с белым, закрытым стеклом светофильтра.

Рассмотрим подробнее модули с УФ-светодиодами.

Модуль с 3 светодиодами Edison (длина волны 395 нм) подойдет для поиска меток и надписей, сделанных УФ маркером.

Обзор EagleTac M30LC2C

Модуль с длиной волны 365 нм покажет больше. Например, водяные знаки на купюрах или документах.

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C


Время работы

EagleTac M30LC2C использует аккумулятор 18650 либо две одноразовые батареи CR123A. Драйвер рассчитан на максимальное напряжение 12 В, поэтому можно купить удлинители батарейного блока (длинный на 1x18650/2xCR123A или короткий на 1xCR123A) и вставить еще один АКБ 18650 или пару батареек.

Обзор EagleTac M30LC2C

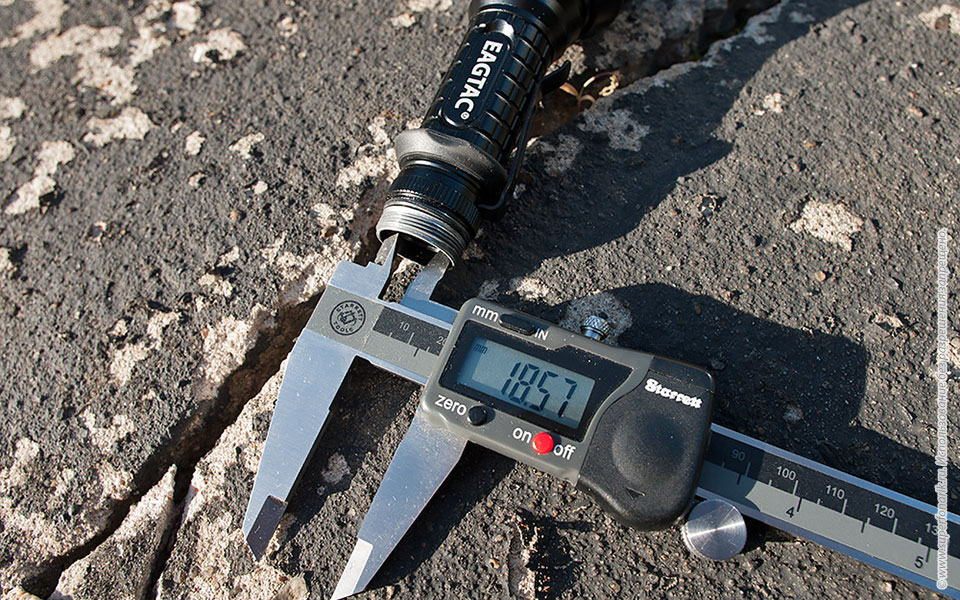

Внутренний диаметр корпуса батарейного блока - 18,57 мм, что подходит для подавляющего большинства (порядка 95%) аккумуляторов 18650.

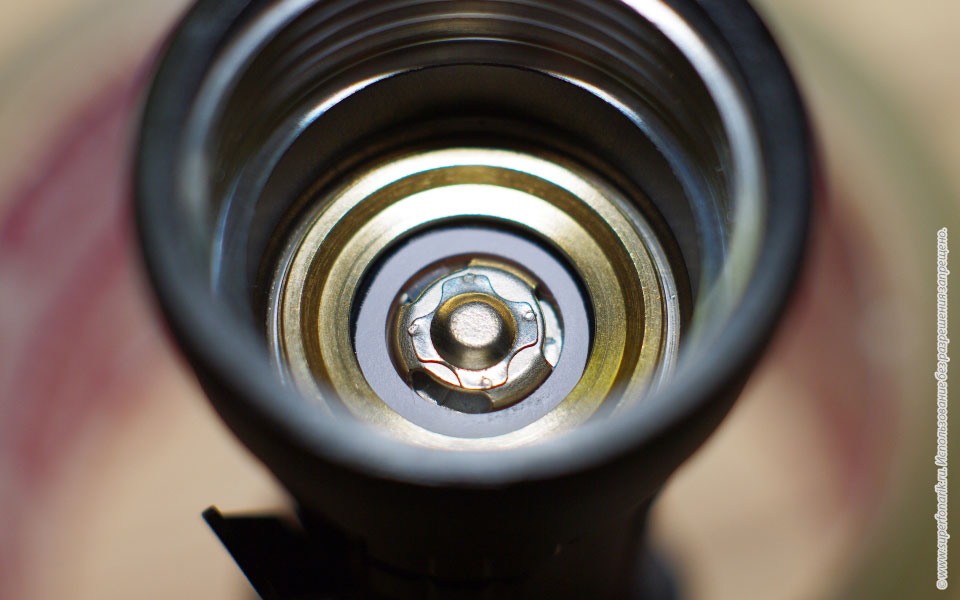

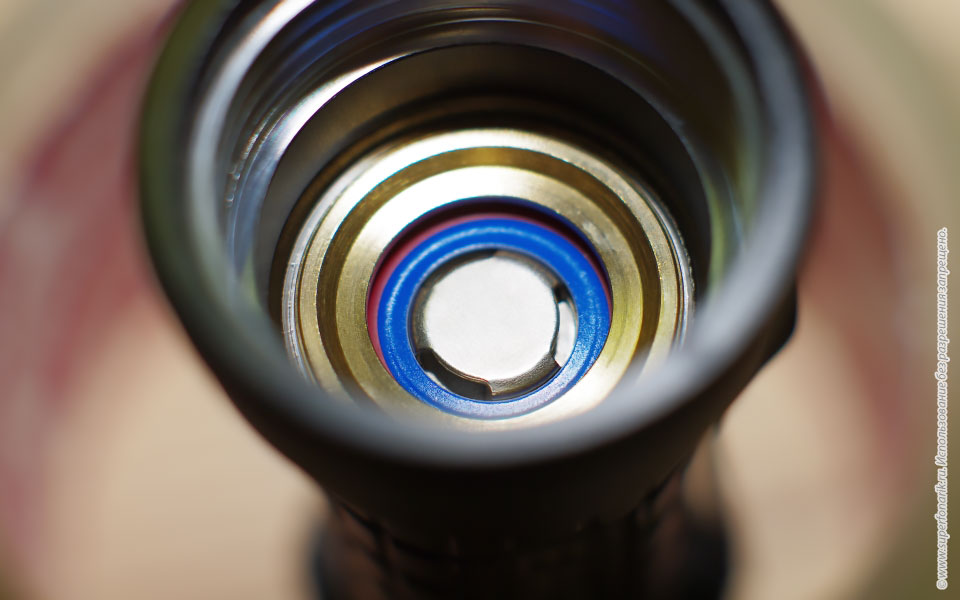

Защита от переполюсовки (несоблюдения полярности элементов питания) – механическая, в виде пластикового кольца над контактом «+». Аккумуляторы с плоским, широким плюсом – не подойдут, фонарь с ними работать не сможет.

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C
Контакты с выпуклым «+» на аккумуляторах: слева Soshine 18650 2600 мАч (защищенный), справа – EagleTac 3500 мАч (тоже с платой защиты). С такими АКБ фонарь будет отлично работать.

Обзор EagleTac M30LC2C
Аккумулятор Sanyo 18650 3500 мАч - широкий и плоский плюсовой контакт, фонарь работать с ним не будет.

Фонарь M30LC2 Compact имеет 3 режима в основной группе, отдельно – минимальный режим. Также есть 7 скрытых режимов: стробоскопы, S.O.S., маячки и т.д.

Сравним заявленный световой поток на каждом из режимов с фактическим, измеренным в нашей интегрирующей сфере.

Режим 3 x XP-G2 3 x Nichia 219B
Заявлено Измерено Заявлено Измерено
Турбо 950 ANSI лм 1183 ANSI лм 750 ANSI лм 827 ANSI лм
Максимальный 438 ANSI лм 477 ANSI лм 346 ANSI лм 337 ANSI лм
Средний 79 ANSI лм 94 ANSI лм 62 ANSI лм 64 ANSI лм
Минимальный 8 ANSI лм 11 ANSI лм 6 ANSI лм 6,7 ANSI лм

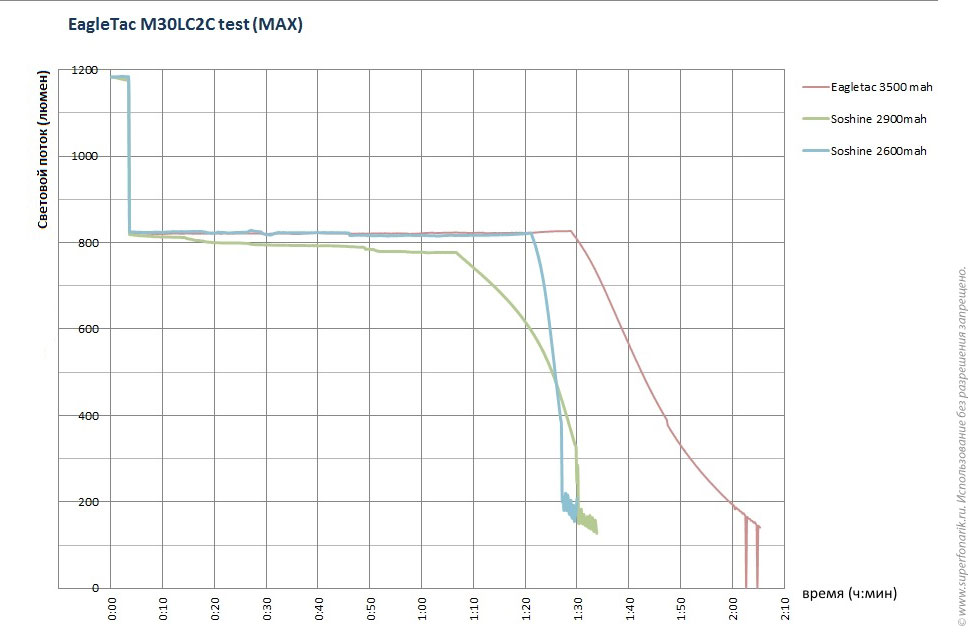

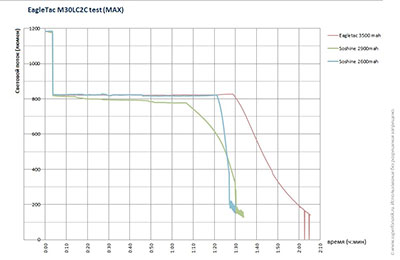

Мы протестировали время работы фонаря в Турбо- режиме на наиболее популярных аккумуляторах 18650 разной емкости:

Обзор EagleTac M30LC2C

Исходя из заявленных 950 ANSI люмен, до 50% снижения яркости фонарь почти отработал заявленное время – 1 ч 27 мин. На аккумуляторе ёмкостью 2600 мАч время работы составило 1 ч 21 мин. В то же время, на аккумуляторе ёмкостью 2900 мАч продолжительность получилась меньше. Возможно, всё дело в деградации АКБ – мы использовали не новый аккумулятор Soshine 18650 2900 мАч, а бывший в пользовании на протяжении 4 лет. Заодно выяснили, что большую часть емкости б/у аккумулятор отлично сохранил, поэтому может ещё работать и работать.

В фонаре реализована функция энергосбережения Turbo Boost. Она снижает световой поток на 24% через 200 секунд непрерывной работы в турбо-режиме. При отключении энергосбережения яркость будет автоматически снижаться на 8% через те же 200 секунд. Снижение яркости – это защита от перегрева и выхода из строя электроники и светодиода фонаря.



При включенной функции энергосбережения яркость в турбо-режиме падает до 826 люмен, при выключенной - до 1045 люмен.


Разборка фонаря

Фонарь состоит из трех главных частей - головы, корпуса и кнопки:

Обзор EagleTac M30LC2C

Головная часть

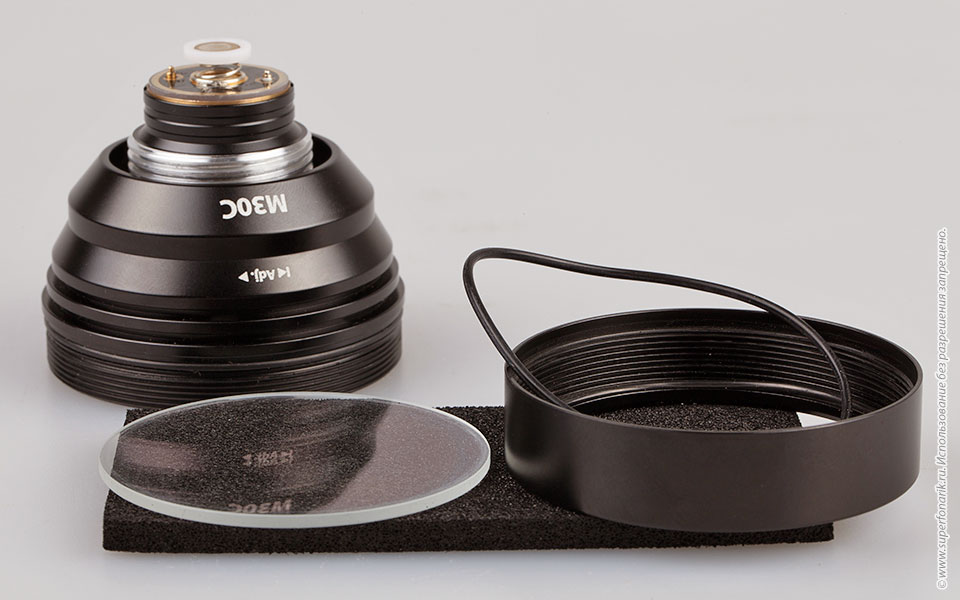

Откручиваем «безель». Он прижимает стекло к корпусу через уплотнитель:

Обзор EagleTac M30LC2C

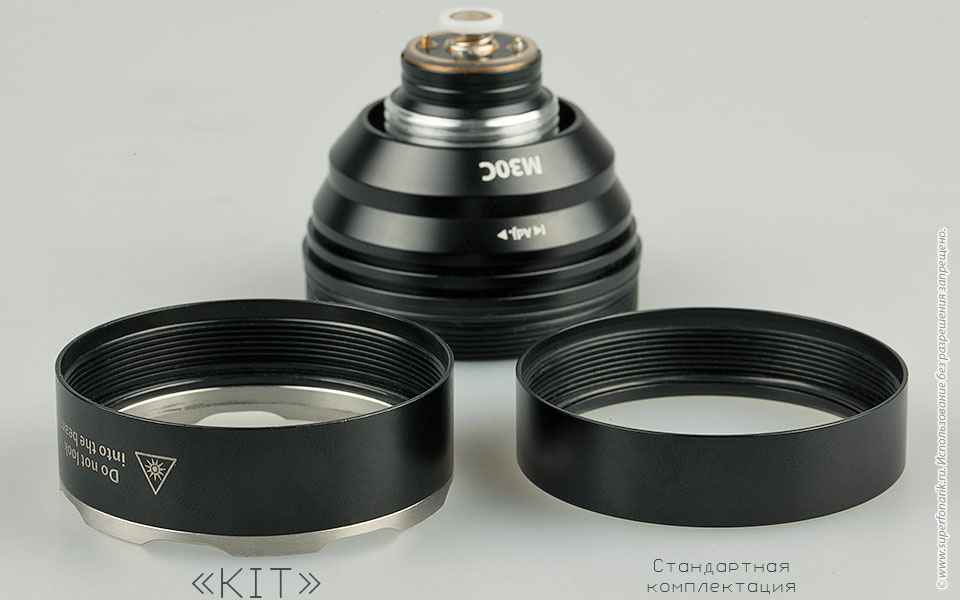

К слову, именно в безеле кроется отличие версии Kit от обычной (базовой). У Kit-версии есть внутренняя резьба (для ударной кромки или светофильтров) перед стеклом, а у базовой версии – такой резьбы нет.

Обзор EagleTac M30LC2C

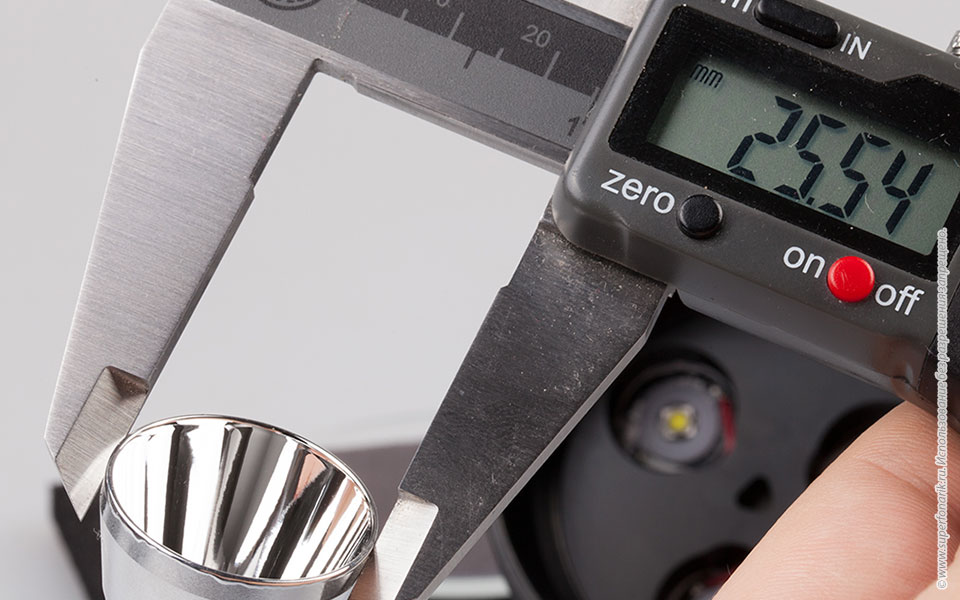

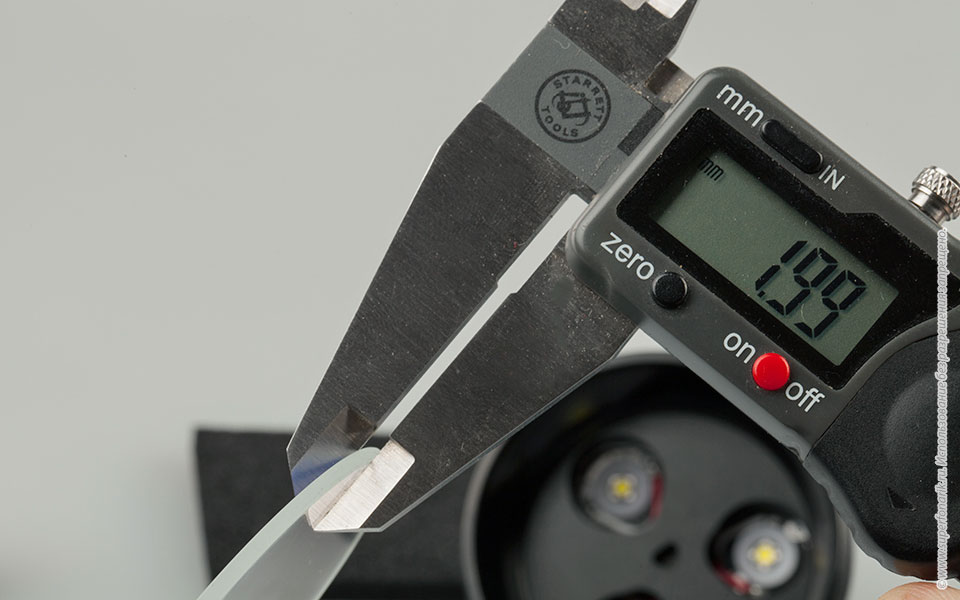

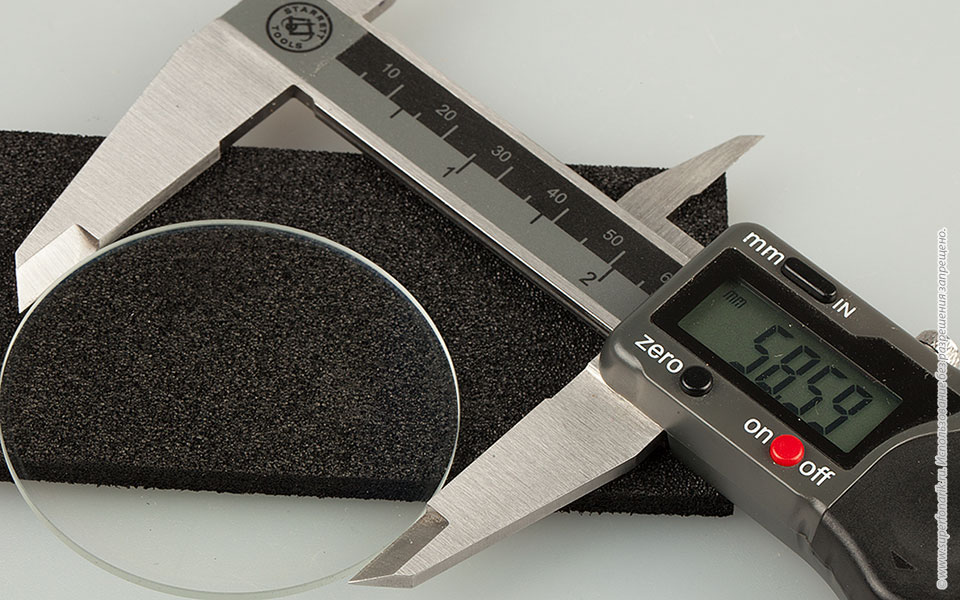

Диаметр и толщина стекла. Подобные расходники всегда быстро поменяют у дистрибьютора (по гарантии или в рамках сервисного обслуживания).

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C

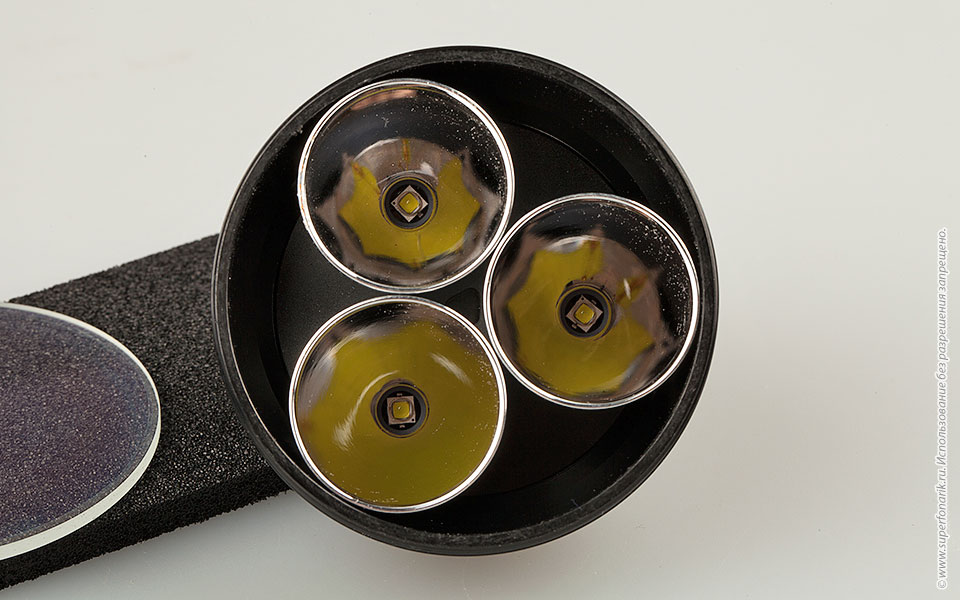

Отражатели без стекла – это сразу много пыли =) Для очистки можно аккуратно использовать воздух в баллонах или грушу (подробнее - в нашей статье про чистку отражателя)

Обзор EagleTac M30LC2C

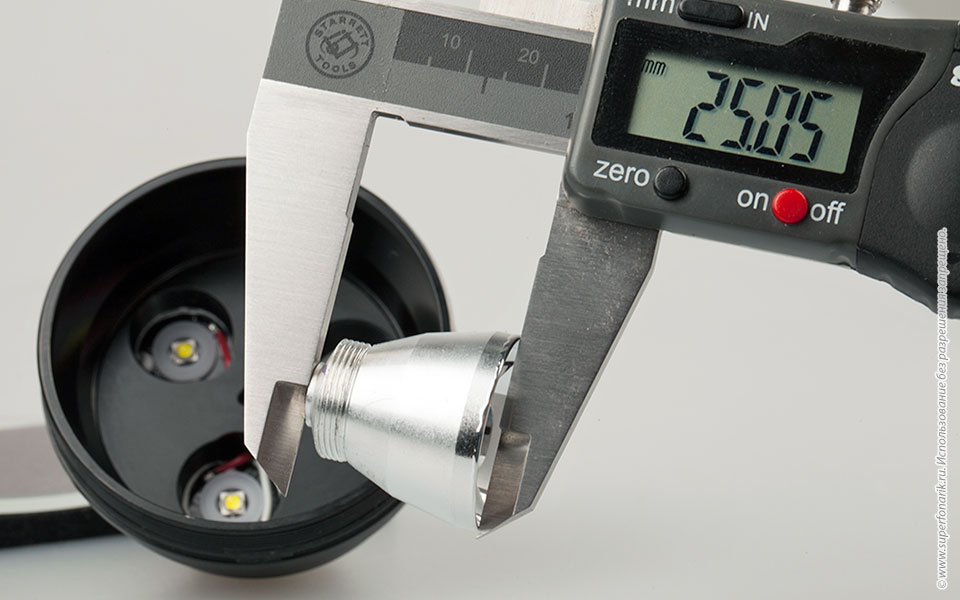

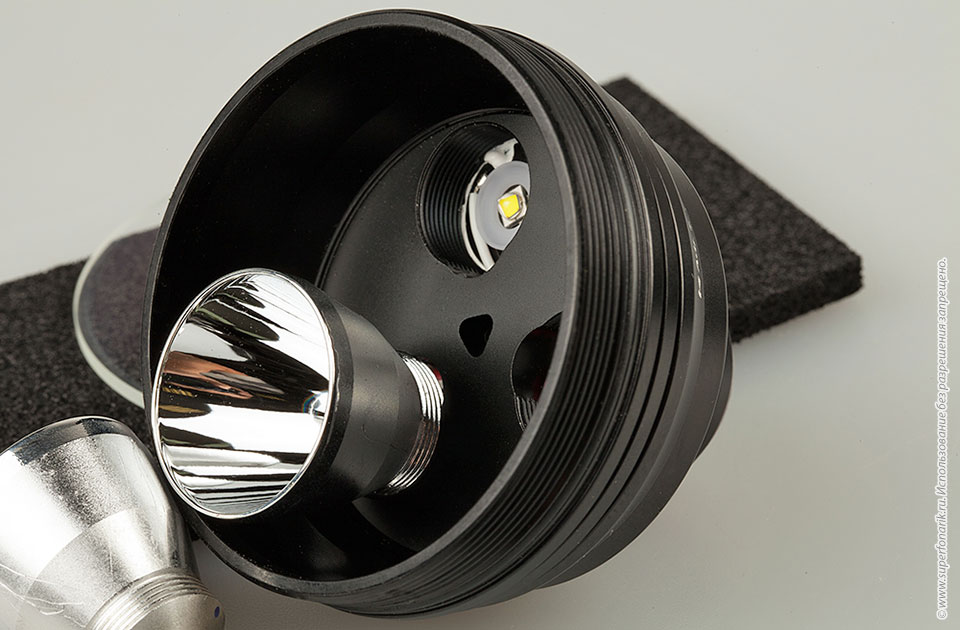

Все три отражателя выкручиваются по резьбе. Вообще, M30LC2C - «MOD-френдли» (удобна для модификации), поэтому, при желании, светодиоды поменять не сложно.

Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C Обзор EagleTac M30LC2C

В данном фонаре стоят светодиоды XP-G2 S2 на алюминиевых «звездах» диаметром 14,5 мм и толщиной 1,5 мм

При необходимости - можно увеличить дальнобойносить, заменив светодиоды XP-G2 на новейшие XP-L HI (которые есть у нас в продаже).

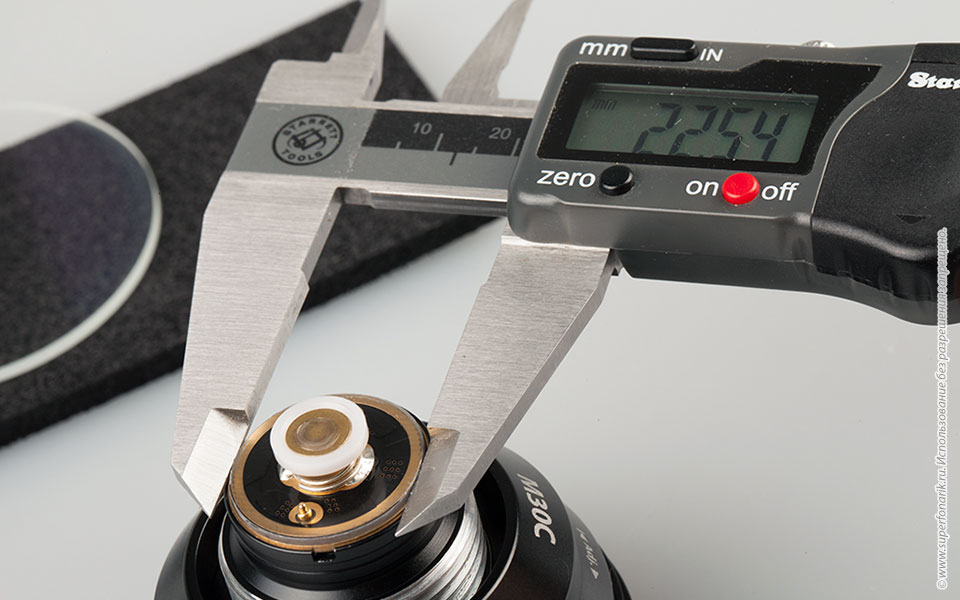

Электроника фонарика запрессована в корпуc головной части с помощью латунного кольца:

Обзор EagleTac M30LC2C

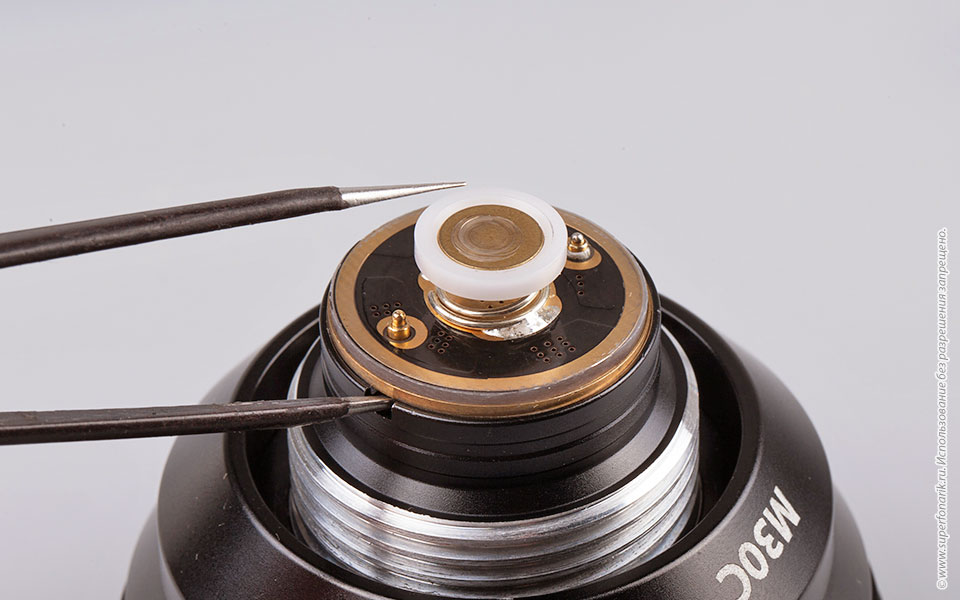

Опять же, вытаскивать для обслуживания драйвер очень просто - нужен тонкий пинцет или отвертка:

Обзор EagleTac M30LC2C
Специальное отверстие в корпусе - для аккуратного снятия драйвера. Все для людей :=)

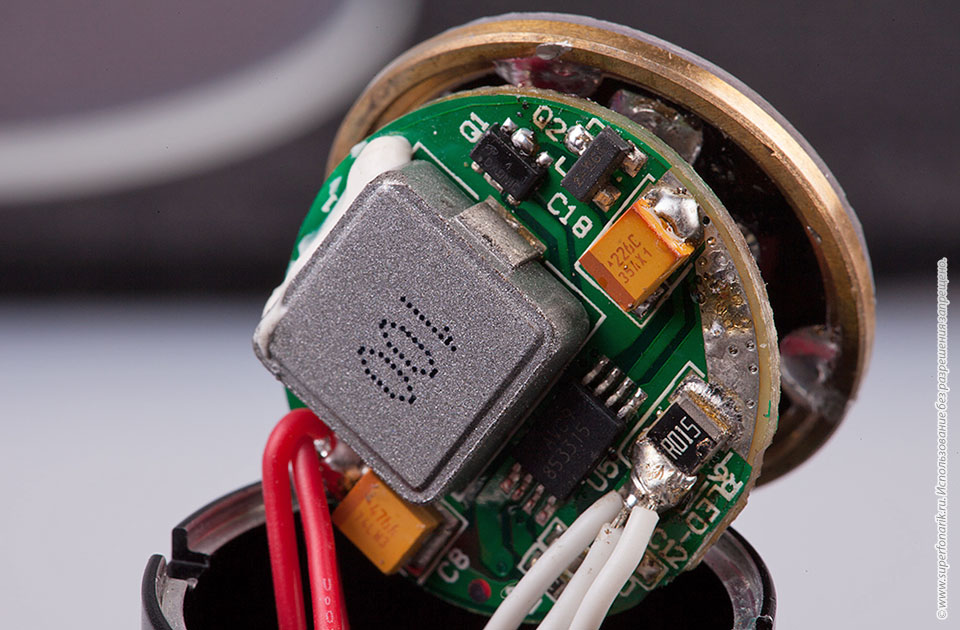

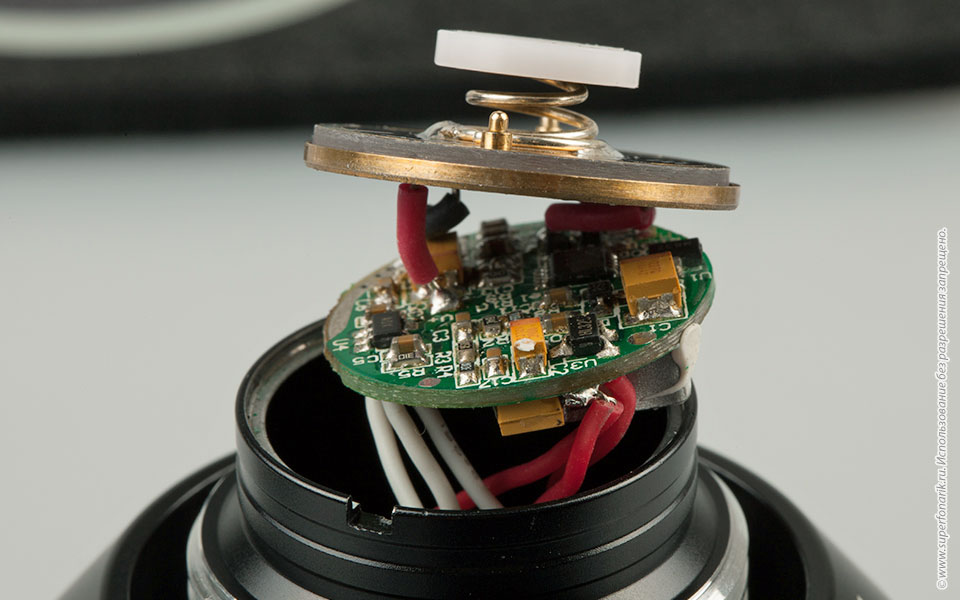

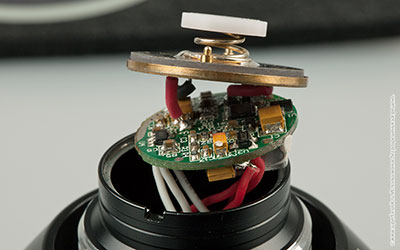

Драйвер 2-х этажный. Это немного увеличивает габариты, но зато предохраняет основную плату от нагрузки со стороны упирающегося в пружину аккумулятора.

Обзор EagleTac M30LC2C

Экземпляр на фото использовался несколько месяцев, но штырьки смены режимов и латунное кольцо в корпусе в превосходном состоянии. Нет ни борозд, ни каких-либо заметных царапин.

Обзор EagleTac M30LC2C
Драйвер С3300 Extreme 3 - синхронный, понижающий с эффективностью до 95% (диапазон напряжения - 2,7 – 12 В)

Механизм кнопки

Обзор EagleTac M30LC2C

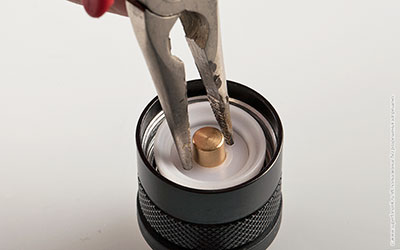

Для доступа к механизму кнопки используйте пассатижи с узким носом или круглогубцы.

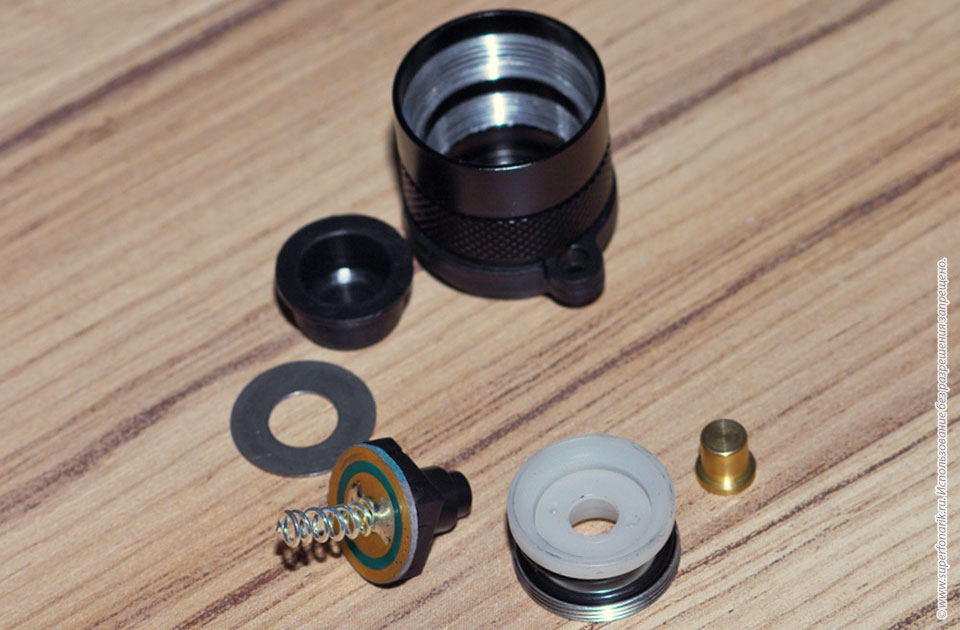

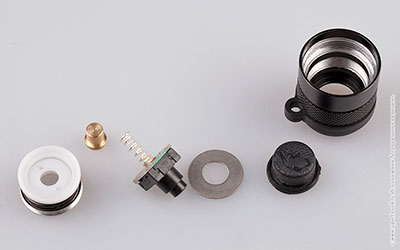

Полностью разобранная кнопка:

Обзор EagleTac M30LC2C

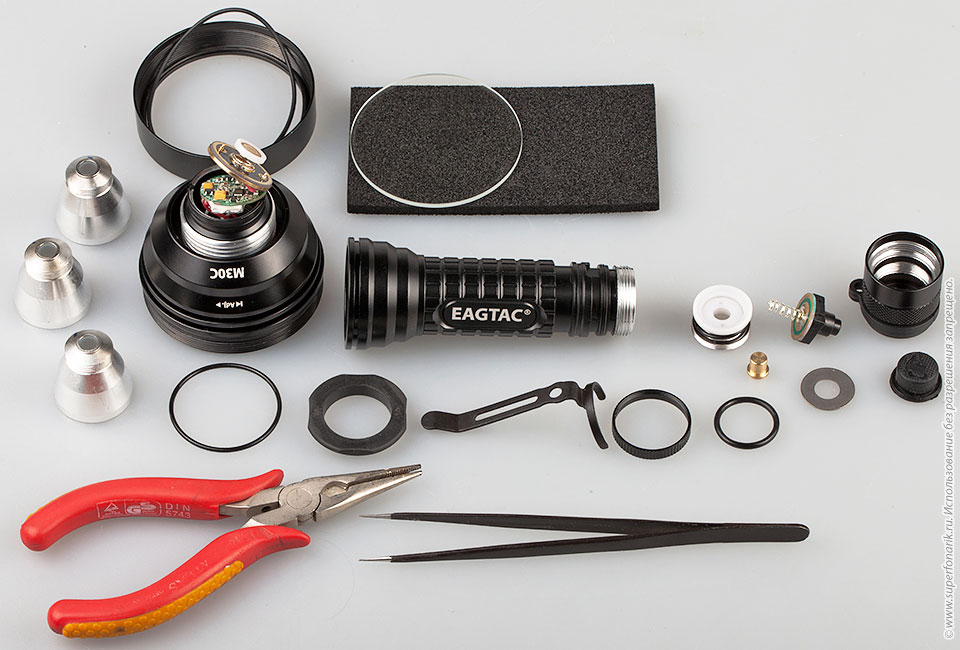

Все детали фонаря, по порядку установки:

Обзор EagleTac M30LC2C

Как видите – всё довольно просто и понятно.


Выводы и размышления

Компания EagleTac одной из первых запустила в массовое производство фонари со светодиодами Nichia. Драйвер С3300 Extreme 3 на выходе дает до 3 с лишним ампер, что слишком много для питания одного кристалла Nichia 219. Поэтому в модели M30LC2C все три светодиода подключены параллельно. Каждому светодиоду достаётся примерно по 1 Амперу. На таком токе обеспечивается их щадящая эксплуатация, при сохранении большой мощности и дальнобойности.

С учетом дополнительных цветных и УФ-модулей получается один из наиболее сбалансированных фонарей с высоким качеством освещения. Дополнительные выгоды от превосходной цветопередачи светодиодов Nichia просто перевешивают большее число люмен из XP-G2.

На наш взгляд, именно HI-CRI версия (с тремя светодиодами Nichia 219B) заслуживает большего внимания.

Преимущества M30LC2C

  • Версия с высокой цветопередачей (Nichia 219 Hi-CRI)
  • Наличие дополнительных цветных и УФ модулей
  • Совместимость с аксессуарами G и M серий
  • Высокоэффективный драйвер С3300 Extreme с КПД более 95%
  • Высокая дальнобойность при яркой боковой засветке

Недостатки

  • Отсутствие чехла-кобуры в комплекте (в том числе и в Kit-версии)
  • Не самый простой способ настройки энергосберегающего режима

Особенности

  • Относительно большой вес - до 236 грамм
  • Большой диаметр головной части – 62 мм, если будете ставить на оружие – советуем соответствующие кронштейны (с большим удалением от базы)
  • Не работает с АКБ с плоским плюсом (механическая защита от переполюсовки)
